什么是時序圖？

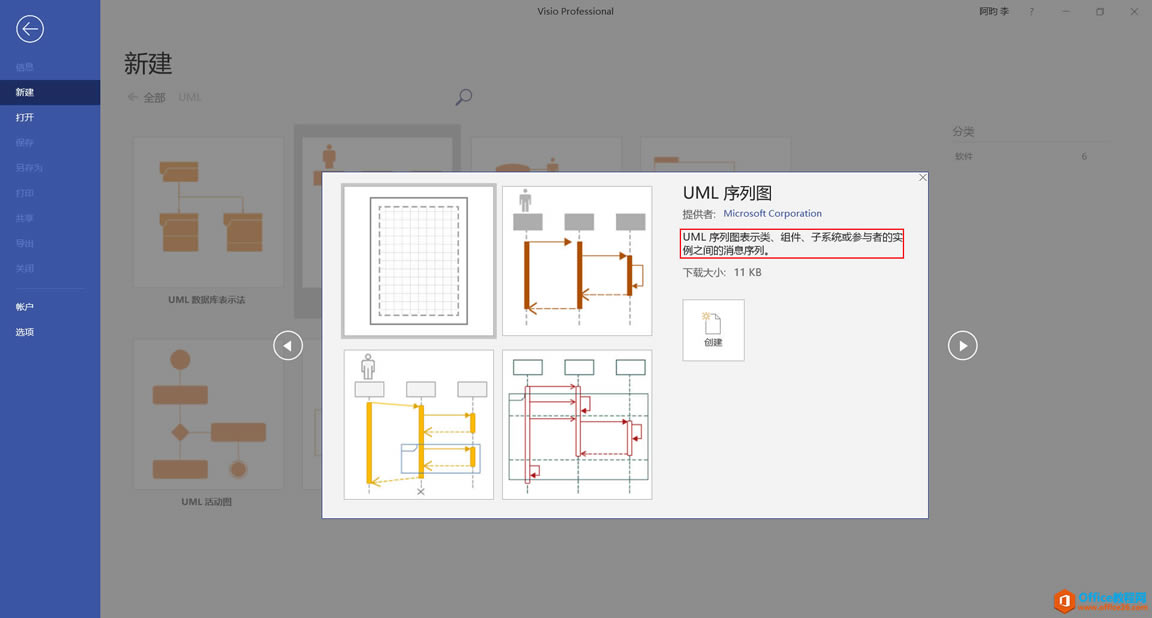

時序圖(Sequence Diagram)，又名序列圖、循序圖，是一種UML交互圖。它通過描述對象之間發送消息的時間順序顯示多個對象之間的動態協作。讓我們來看一看Visio2016對時序圖的的解釋。

時序圖的元素

我們在畫時序圖時會涉及到7種元素，這7種元素如下：

其中前6種是比較常用和重要的元素，剩余的最后一種組合片段元素不是很常用，因為比較復雜。所以在此，我只介紹前6種元素，如果后面碰到需要用到組合片段元素的情況，再單獨介紹組合片段元素。

角色(Actor)

系統角色，可以是人或者其他系統，子系統。以一個小人圖標表示。

對象(Object)

對象位于時序圖的頂部，代表時序圖中的對象在交互中所扮演的角色，以一個矩形表示。

生命線(LifeLine)

時序圖中每個對象和底部中心都有一條垂直的虛線，這就是對象的生命線(對象的時間線)。以一條垂直的虛線表示。對象與生命線結合在一起成為對象的生命線，對象的生命線包含矩形的對象圖標以及圖標下面的生命線。

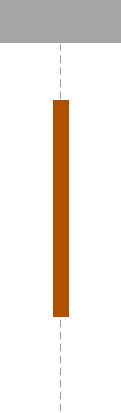

控制焦點(Activation)

控制焦點代表時序圖中在對象時間線上某段時期執行的操作。以一個很窄的矩形表示。

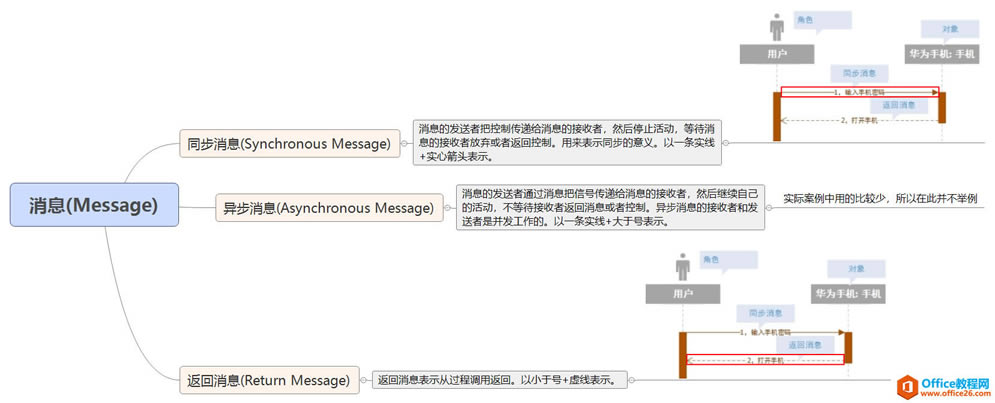

消息(Message)

代表對象之間發送的信息。消息分為三種類型。

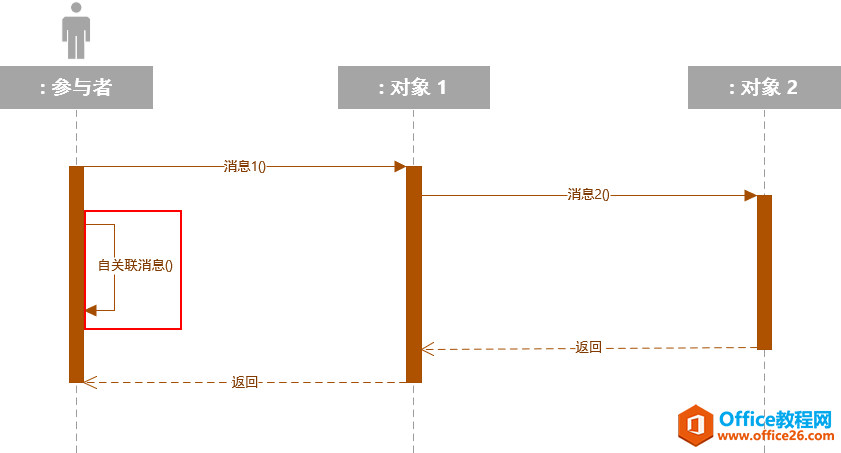

自關聯消息

表示方法的自身調用或者一個對象內的一個方法調用另外一個方法。以一個半閉合的長方形+下方實心剪頭表示。

用Visio建立時序圖

時序圖創建有如下步驟：

1. 確定交互過程的上下文；
2. 識別參與過程的交互對象；
3. 為每個對象設置生命線；
4. 從初始消息開始，依次畫出隨后消息；
5. 考慮消息的嵌套，標示消息發生時的時間點，則采用FOC（focus of control）；
6. 說明時間約束的地點。

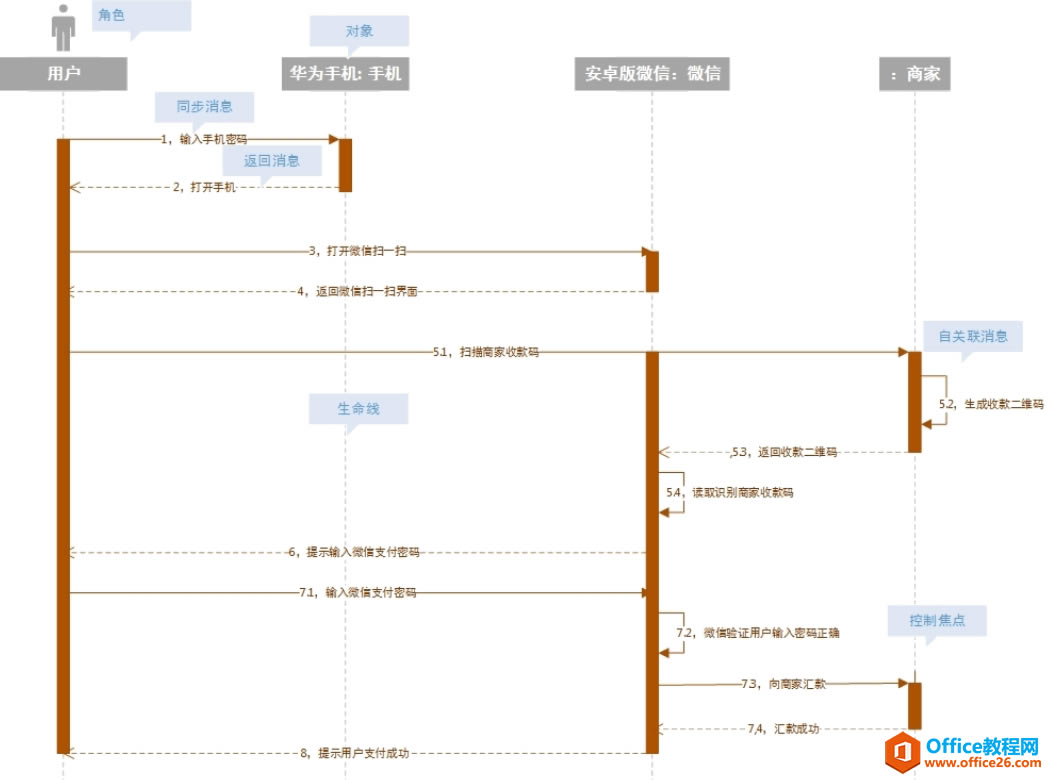

下面我們來使用Visio2016來畫一個用戶打開微信掃描二維碼支付流程時序圖，通過這個時序圖來認識剛剛介紹的6種時序圖元素。
