使用VISIO(2010)時，對規則的封閉圖形填充非常簡單，但是要想畫一個不規則的圖形，并且填充顏色，就不是那么容易。現在舉例說明。

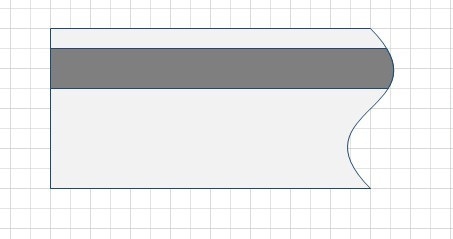

如果實現如圖0所示的填充，可以使用如下步驟。

?

? ? ? ? ? ? ? ? ? ? ? ?圖0

首先打開VISIO的“開發工具”菜單。“開始”---->“選項”---->“”自定義功能區----->在”自定義功能區“的”主選項卡“，選中”開發工具“，此時在VISIO的菜單會出現”開發工具“菜單。

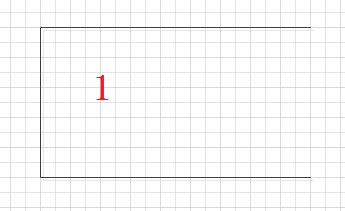

1.使用線條畫出如圖1所示的圖形。

?

? ? ? ? ? ? ?圖1

2.選中開始菜單中的”連接線“，如圖2

?

? ? ? ? ? ? ? ??圖2

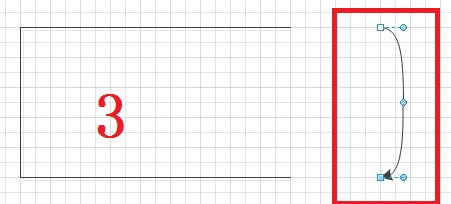

3.使用連接線畫一條連接線，如圖3，注意連接線的高度與與圖1所畫形狀的高度相同

?

? ? ? ? ? ?圖3

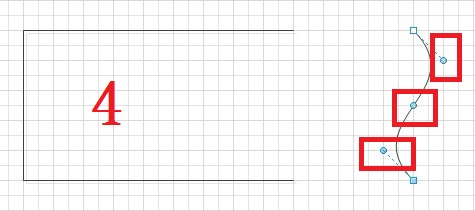

4. 右鍵選中3中的連接線，然后選擇”曲線連接線“，調節圖4中三個點的位置，連接線調節成如圖4中的形狀

?

? ? ? ? ? ? ? ? ?圖4

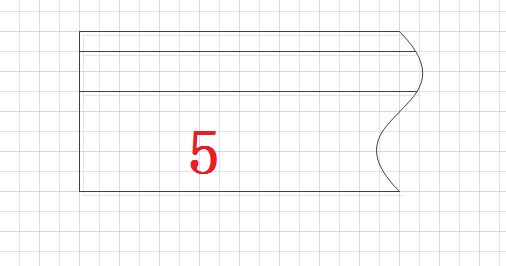

5.把調節好的連接線靠緊1中所畫的形狀，然后再畫兩條直線，形成如圖5的形狀

?

? ? ? ? ? ? ? ? ?圖5

6. 復制一個圖5，如圖6

?

? ? ? ? ? ? ? ? ? ? ? ? ?圖6

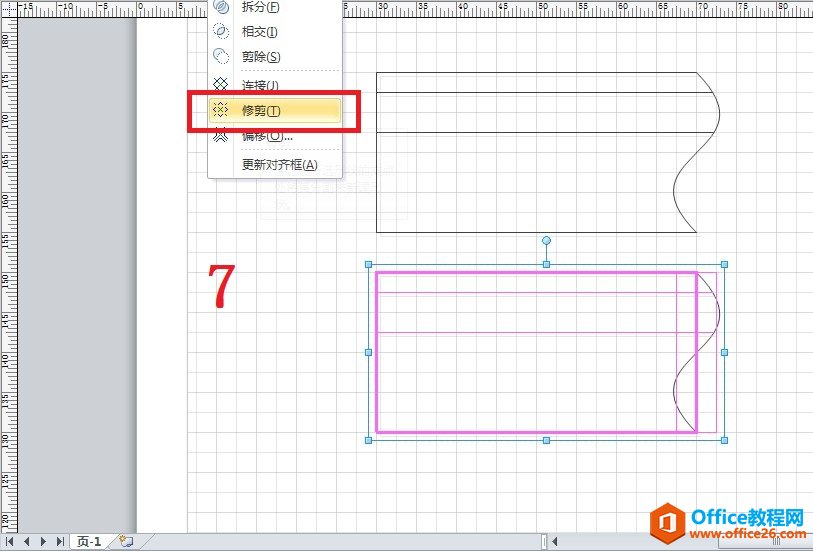

7.選中圖6中的下面一個圖形，然后打開”開發工具“菜單，選擇”形狀設計“----->”操作“---->”修剪“，如圖7

?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖7

8. 選擇需要的線條形狀，然后從圖7所選的圖形中拖出來，如圖8

?

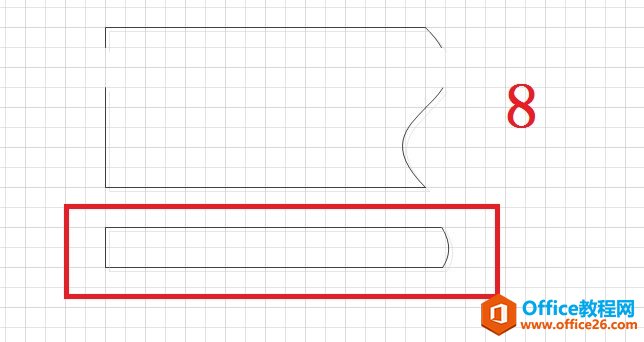

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖8

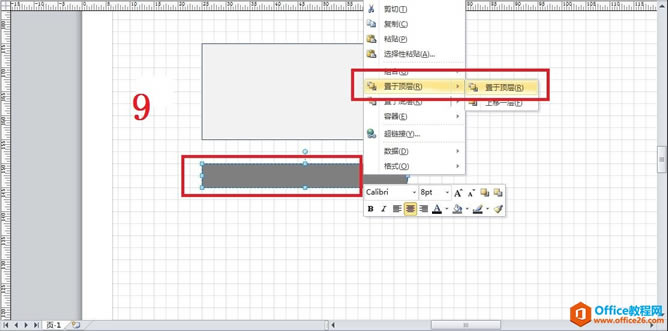

9. 選中圖8中紅色矩形框住的圖形，然后”開發工具“---->"形狀設計"---->”組合“，然后再”開發工具“---->"形狀設計"---->”操作“----->”連接“，然后就可以像填充普通圖形那樣，對該不規則封閉圖形進行填充了。在該圖形上右鍵，設置該圖形位于”頂層“。如圖9

?

? ? ? ? ? ? ? ? ? ? ? ? ? ?圖9

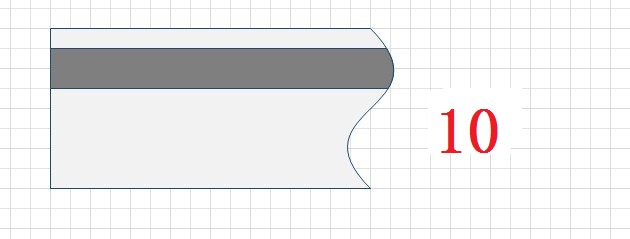

10.對圖6中另一個不規則圖形，進行如下操作：”開發工具“---->"形狀設計"---->”組合“，然后再”開發工具“---->"形狀設計"---->”操作“----->”連接“，然后就可以像填充普通圖形那樣，對該不規則封閉圖形進行填充了。填充之后，把圖9中做好的填充圖形覆蓋到該圖上，就完成了。如圖10所示。

?

? ? ? ? ? ? ? ? ? ? ? ? ? ?圖10
