本文和大家重點討論一下UML用例圖實例的應用，UML用例圖包含了用例和參與者，用例之間用關聯來連接以求把系統的整個結構和功能反映給非技術人員（通常是軟件的用戶），對應的是軟件的結構和功能分解。

UML用例圖

用例圖主要用來圖示化系統的主事件流程，它主要用來描述客戶的需求，即用戶希望系統具備的完成一定功能的動作，通俗地理解用例就是軟件的功能模塊，所以是設計系統分析階段的起點，設計人員根據客戶的需求來創建和解釋用例圖，用來描述軟件應具備哪些功能模塊以及這些模塊之間的調用關系，UML用例圖包含了用例和參與者，用例之間用關聯來連接以求把系統的整個結構和功能反映給非技術人員（通常是軟件的用戶），對應的是軟件的結構和功能分解。

用例是從系統外部可見的行為，是系統為某一個或幾個參與者（Actor）提供的一段完整的服務。從原則上來講，用例之間都是獨立、并列的，它們之間并不存在著包含從屬關系。但是為了體現一些用例之間的業務關系，提高可維護性和一致性，用例之間可以抽象出包含(include)、擴展(extend)和泛(generalization)幾種關系。

共性：都是從現有的用例中抽取出公共的那部分信息，作為一個單獨的用例，然后通后過不同的方法來重用這個公共的用例，以減少模型維護的工作量。

1、包含(include)

包含關系：使用包含（Inclusion）用例來封裝一組跨越多個用例的相似動作（行為片斷），以便多個基（Base）用例復用。基用例控制與包含用例的關系，以及被包含用例的事件流是否會插入到基用例的事件流中。基用例可以依賴包含用例執行的結果，但是雙方都不能訪問對方的屬性。

UML用例圖中包含關系對典型的應用就是復用，也就是定義中說的情景。但是有時當某用例的事件流過于復雜時，為了簡化用例的描述，我們也可以把某一段事件流抽象成為一個被包含的用例；相反，用例劃分太細時，也可以抽象出一個基用例，來包含這些細顆粒的用例。這種情況類似于在過程設計語言中，將程序的某一段算法封裝成一個子過程，然后再從主程序中調用這一子過程。　

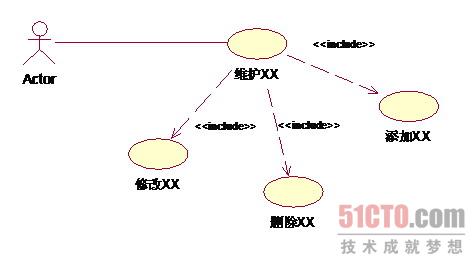

例如：業務中，總是存在著維護某某信息的功能，如果將它作為一個用例，那新建、編輯以及修改都要在用例詳述中描述，過于復雜；如果分成新建用例、編輯用例和刪除用例，則劃分太細。這時包含關系可以用來理清關系。

2、擴展(extend)

擴展關系：將基用例中一段相對獨立并且可選的動作，用擴展（Extension）用例加以封裝，再讓它從基用例中聲明的擴展點（ExtensionPoint）上進行擴展，從而使基用例行為更簡練和目標更集中。UML用例圖中擴展用例為基用例添加新的行為。擴展用例可以訪問基用例的屬性，因此它能根據基用例中擴展點的當前狀態來判斷是否執行自己。但是擴展用例對基用例不可見。

對于一個擴展用例，可以在基用例上有幾個擴展點。

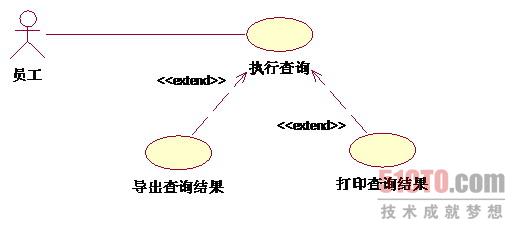

例如，系統中允許用戶對查詢的結果進行導出、打印。對于查詢而言，能不能導出、打印查詢都是一樣的，導出、打印是不可見的。導入、打印和查詢相對獨立，而且為查詢添加了新行為。因此可以采用擴展關系來描述：

3、泛化(generalization)

UML用例圖中泛化關系：子用例和父用例相似，但表現出更特別的行為；子用例將繼承父用例的所有結構、行為和關系。子用例可以使用父用例的一段行為，也可以重載它。父用例通常是抽象的。在實際應用中很少使用泛化關系，子用例中的特殊行為都可以作為父用例中的備選流存在。

例如，業務中可能存在許多需要部門領導審批的事情，但是領導審批的流程是很相似的，這時可以做成泛化關系表示：

上面是我參考的一篇文章，覺得將三種關系的區別講得很清晰，在此基礎上結合自己的系統，對項目(在線購物系統)的用例做了整體的描繪。
