1、時序圖作用

?

時序圖是強調消息時間順序的交互圖，描述了對象之間傳遞消息的時間順序，用來表示用例中德行為順序。

縱軸是時間軸，時間沿豎線向下延伸，橫軸代表了協作各獨立的對象。

2、時序圖包含了4個元素：

1）對象（Object）

2）生命線（Lifeline）縱軸

3）消息（Message）

4）激活（Activation）

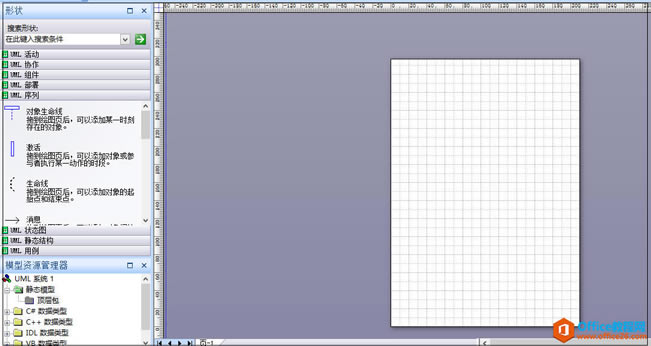

3、創建時序圖

如何調整大小的 Visio 繪圖中的頁面

?

操作步驟:
方法一：使用 CTRL 鍵和鼠標

　　1.在 Visio 中打開繪圖。

　　2.按住 ctrl 鍵并將鼠標指針放在繪圖頁的邊緣上。

　　3.將鼠標指針更改為水平、 垂直或?qū)�角線雙箭頭將鼠標指針置于具體取決于哪個邊緣或角。

　　4.單擊并使用 CTRL 鍵，同時按住鼠標按鈕，調整到所需的大小的繪圖頁的大小。

方法二： 使用頁面設置對話框?
? ? 1.在Visio中打開繪圖。

　　2.單擊文件菜單上的頁面設置.

　　3.在頁面設置對話框中，單擊頁面尺寸選項卡。

　　4.單擊自定義大小，然后輸入所需的頁面尺寸。

　　 ?以前的大小設置為基礎的寬度和高度 (英寸、 毫米，等等) 的默認單位。例如，如果原來的大小為 8.5 英寸 x 11 英寸， ? ? ? 如果輸入了12 x 12，Microsoft Visio 設置頁大小為 12 英寸 x 12 英寸。

　　 ?注意:對于縮放繪圖頁，顯示計算使用縮放的大小和繪圖縮放比例，而相應的單位顯示大小。

　　5.單擊確定。

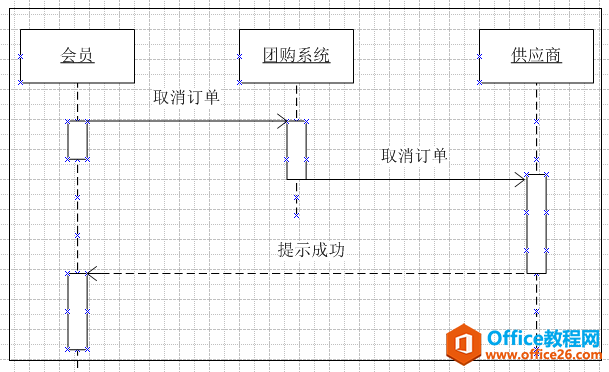

團購系統取消訂單
