這個星期由于項目的進度需要加緊，師兄讓我把設計的數據庫用visio制作出來供他修改，由于之前沒有使用過visio這個工具，所以現在來學習一下。

一、新建vsd文件

打開visio，然后點擊左上角的文件，然后點擊如下圖的新建，接著選擇模板類別的“軟件和數據庫”。

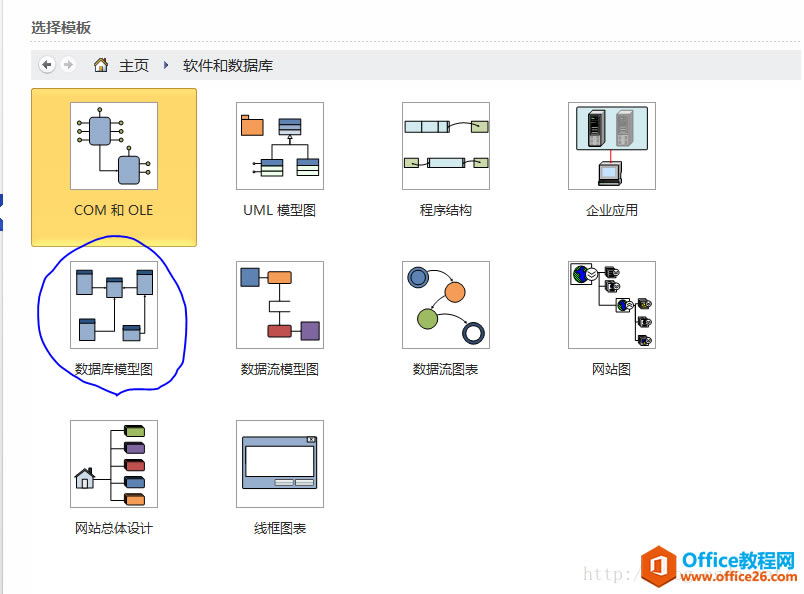

選中上圖藍色線條i圈出的圖標之后，可以看到下圖，然后選中下圖藍色線條圈出來的“數據庫模型圖”。

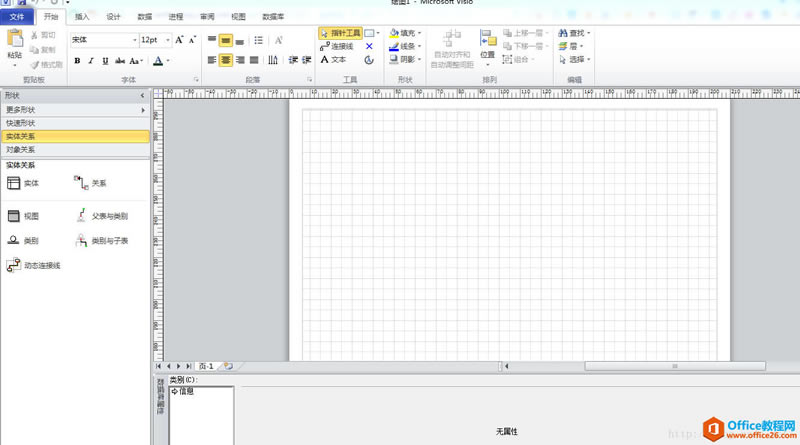

然后成功建立了一個vsd文件。

二、繪制數據庫模型圖?

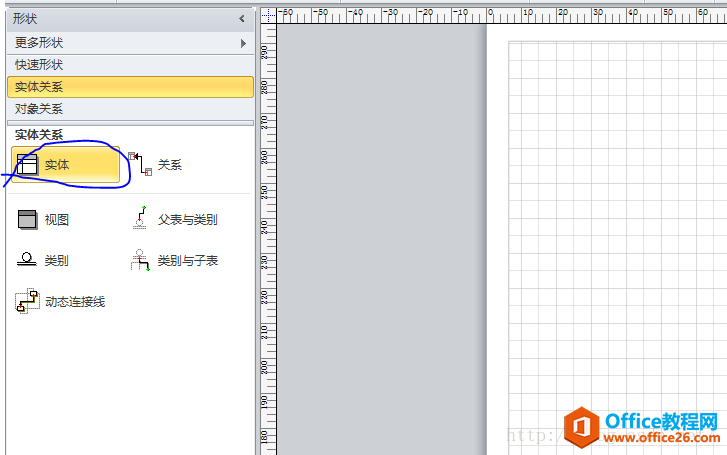

?選中下圖藍色線條圈出圖標：按住鼠標左鍵拖動至右方表格中

按住鼠標左鍵拖動至右方表格中

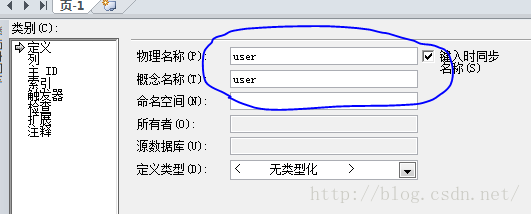

然后按照自己設計的數據庫表填寫相應信息，下圖為填寫表名。

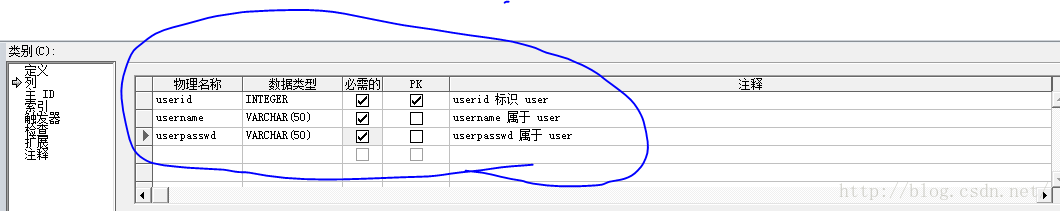

下圖為填寫列的相應設置：

然后保存，一個簡單的數據庫模型圖就建立了。
