今天突然需要用Visio畫狀態轉換圖了……首先聲明，用簡單圖形來畫不難，必應可以搜到那種方法，這里不贅述。下面我說說我的辦法，首先，狀態轉換圖需要圓角矩形、實心圓、同心圓、箭頭。經過一番尋找，在更多圖形中找到了下面三個需要的東西。

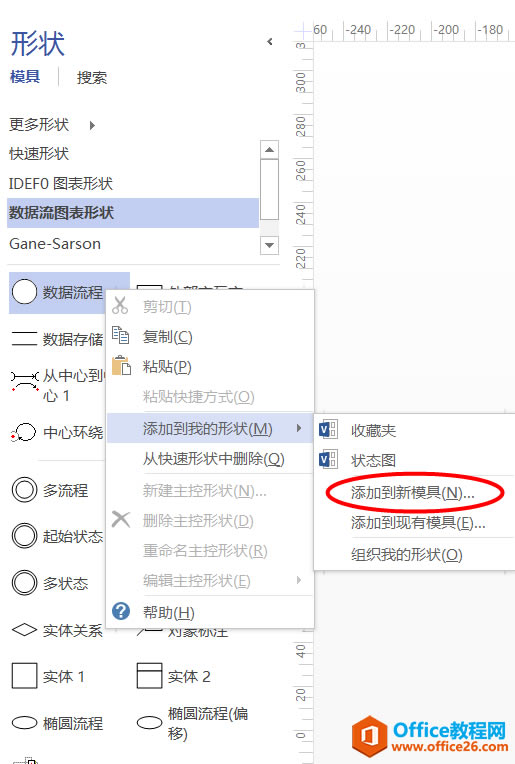

按理說現在所有需要的圖形都找到了，該結束了，但是總這樣不行呀，總不能每次要畫這個圖了就打開這三個寶貝吧！我們需要新建自己的模具來解決這個問題。

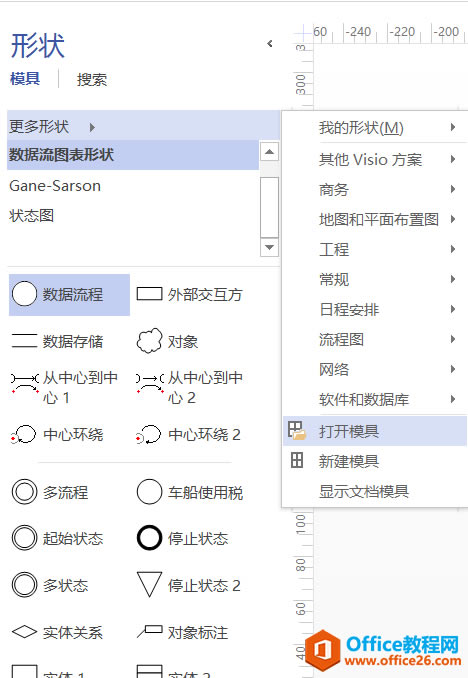

下面，在我們的工程打開我們的模具

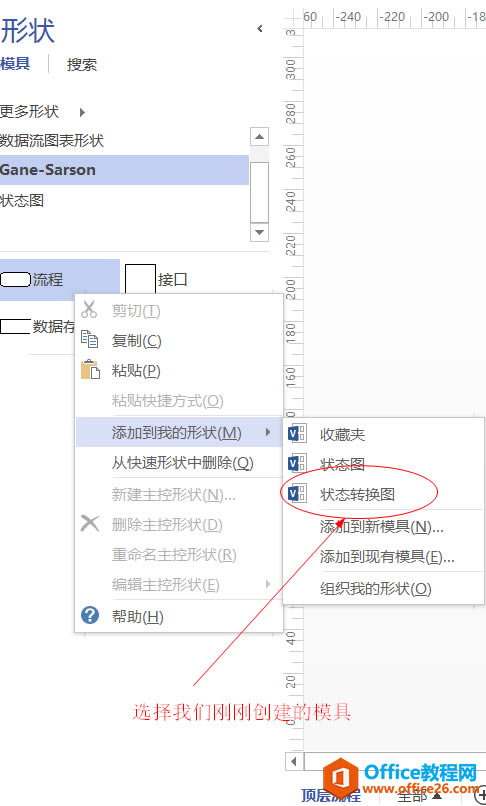

把我們需要的其它圖形添加到我們的圖形中就可以了。

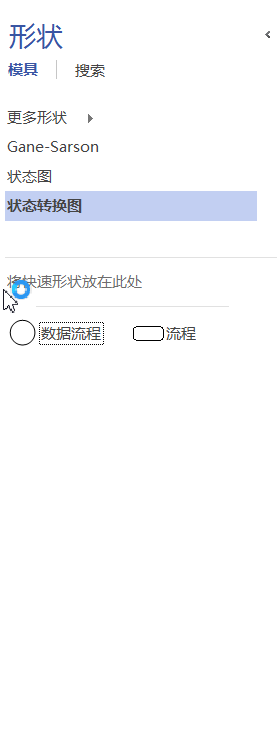

我們可以看到，每添加一次，我們的圖形中就會增加一個我們所需要的形狀。

成果圖：

當然了，到這一步還是沒有做完。我們可以弄得更好一點，把我們需要的東西規范化。

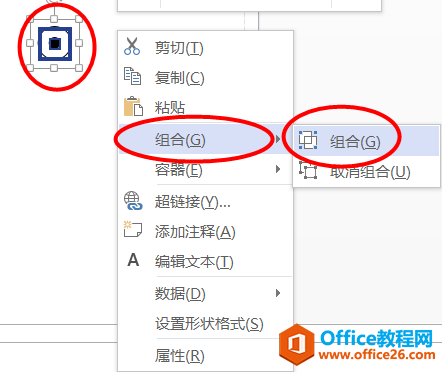

按出Ctrl，點擊已經同心的實心圓和空心圓，選擇

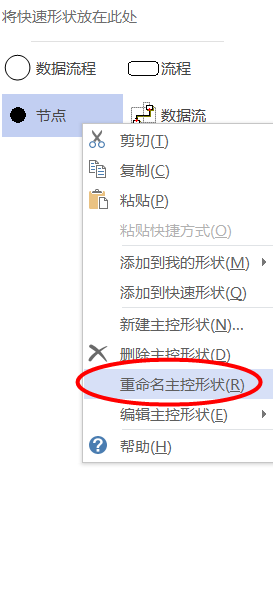

組合之后，我們可以通過拖拽到左邊模具里面，進行重命名等整理，結果如圖：

下面分享一下我寫好的模具，不愿意一步一步跟著做的，直接down這里：

?

https://yunpan.cn/cS7qeD6qRg4Fq 訪問密碼 6167

現在畫圖就比較爽了，當然了，如果有一些圖Visio畫很艱難（比如初始類圖），可以選擇“億圖”（Edraw）這個神器。是的，我是億圖的腦殘粉，哈哈！

?

另外，溫馨提示：如果需要導出圖片，可以把字體調大、加粗、圖形線寬調大，這樣看起來會好看一些。
