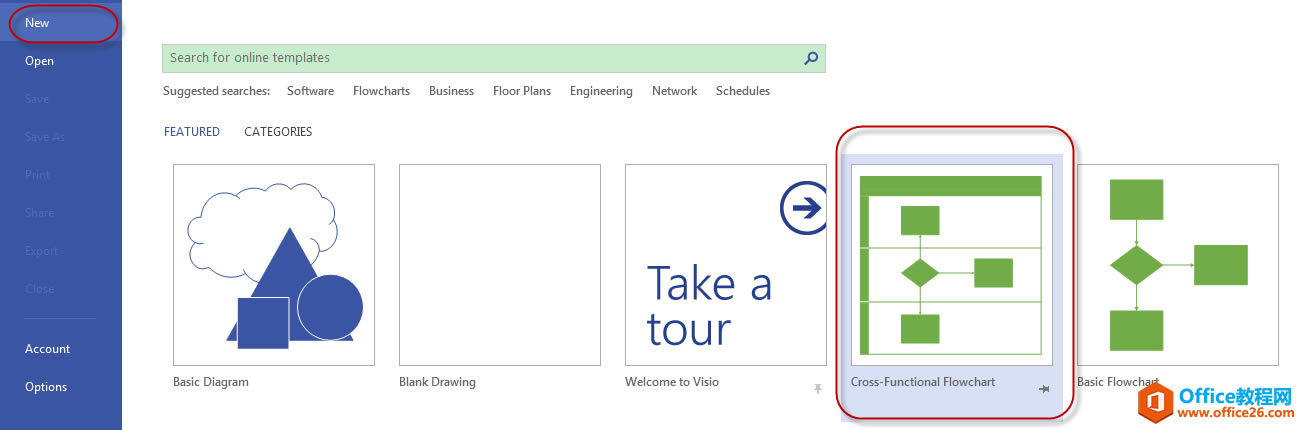

一、New——>Cross-functional Flowchart

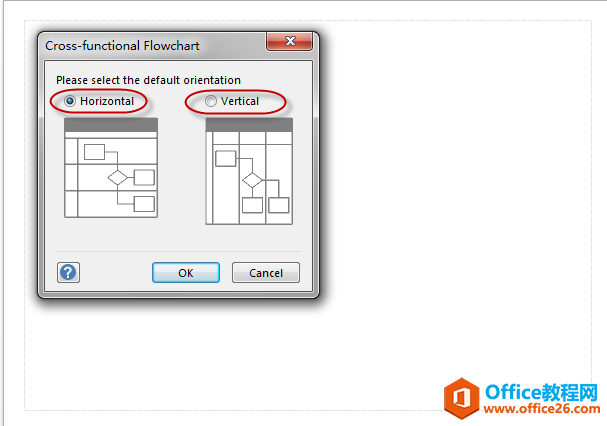

二、選擇流程圖的方向，垂直。

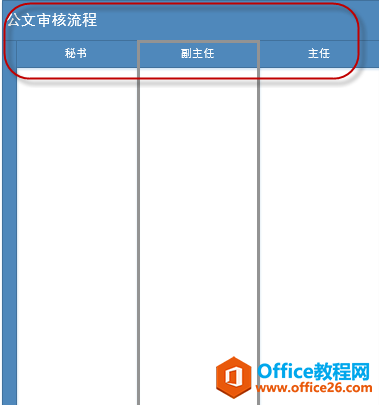

三、修改流程名稱，各功能模塊名稱。

四、插入一列，默認為2列。

五、繪制流程圖

假設這里面需要處理的業務流程是:秘書編寫公文,由辦公室副主任審核,通過后再交由主任審核,任何不通過的審核都提交到前一個審核人,所以通過將基本的流程圖中的相關圖形拖入這個泳道圖中,并按業務流程進行處理后,可以得到:

?

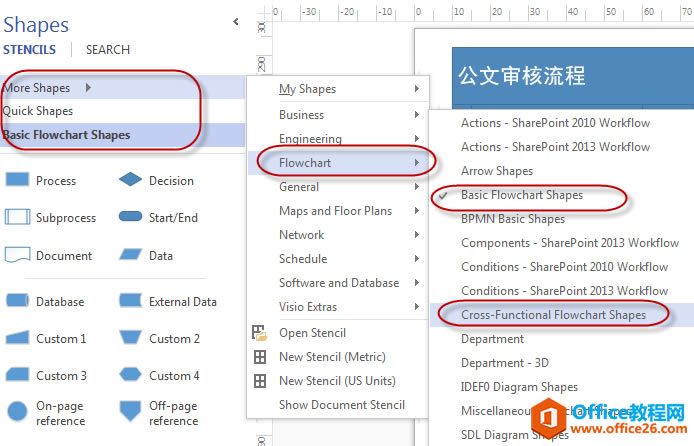

沒有的圖形可以根據shapes——>basic flowchart shapes——>flowchart——>cross-functional shapes和basic flowchart shapes.

選擇哪個勾選，哪個勾選對應的圖形就會出現在圖形框中。

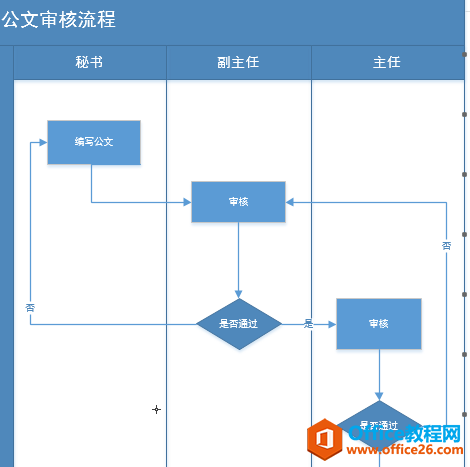

六、繪制后的圖形

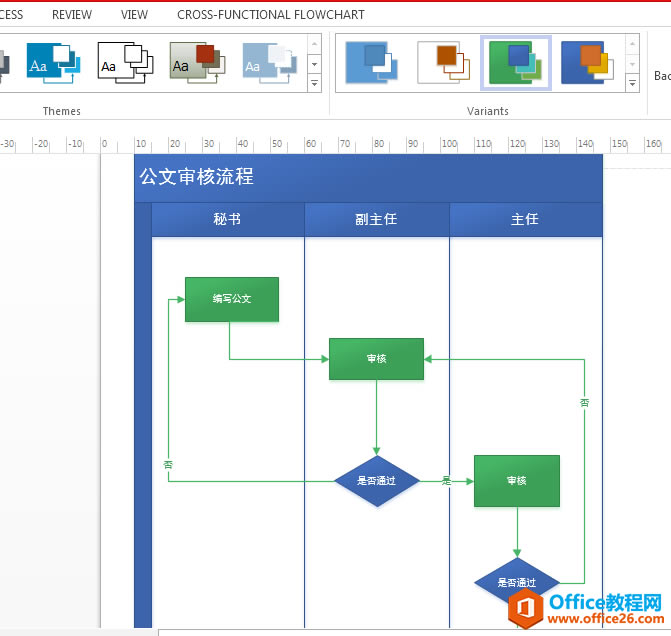

七、覺得圖形整體比較平淡，可以選擇Design——>Theme(主題)、Variant(變量)進行變化。

?
