一、現場繪圖概述

現場繪圖是指偵查人員運用制圖學的原理和方法，借助各種圖形、符號和文字說明，對犯罪現場的狀況進行平面描繪。現場圖是犯罪現場勘查記錄的重要組成部分，是現場勘驗檢查筆錄的重要補充，是一項重要的證據材料，必要時可以利用其重建犯罪現場。

二、現場測量

(一)測量設備

常用的測量設備主要有指南針、鋼卷尺、皮尺、比例尺、曲線尺、量角器、三角板、圓規等等。室內裝修行業常用的便攜式激光測距儀也可應用于犯罪現場勘查中。

(二)測量房間尺寸

對于規則的矩形房間，需要測量的參數主要是其長、寬、高以及墻的厚度。如果是不規則形狀房間則還要測量每面墻的長度、高度還有相鄰墻的夾角。

(三)測量門窗、家具

測量門需要的參數有：類型、門寬、門高、門開的角度等等，窗的參數主要有：類型、窗寬、窗高和窗梁高度。家具則主要是其長、寬、高等幾何參數。

(四)測量證據大小、相對位置和方向角度

測量證據本身主要是其長、寬、厚度。若要測量其與現場其他固定物或證據的相對位置，則需要用不同的方法進行測量。常用的方法有：

1.直角坐標法

此法常用于確定室內物品和證據的具體位置，選擇毗連的墻作為坐標系，然后測量物品到這個坐標系的垂直距離以確定該物品的方位。

2.基線測量法

此法在兩個固定點之間劃一條直線作為基線，測量現場物品與該基線間的垂直距離，并從基線兩固定點分別測量到垂足的距離。

3.三角測量法

指由兩個固定物體到物證之間構成一個三角形，測量物證分別與此兩種物體的距離，則可確定物證在現場的位置。

三、Visio繪圖基本步驟:

(一)打開“平面布置圖”模板

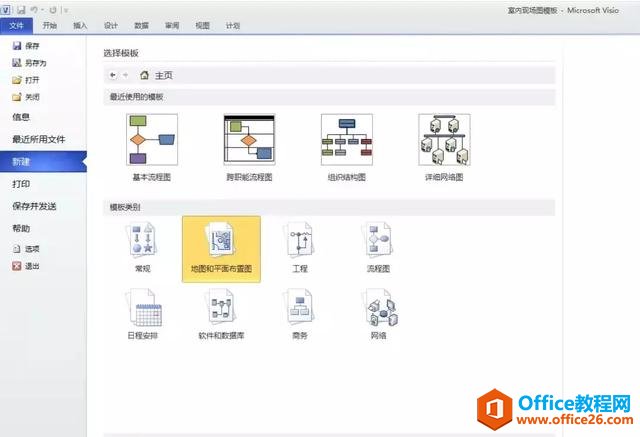

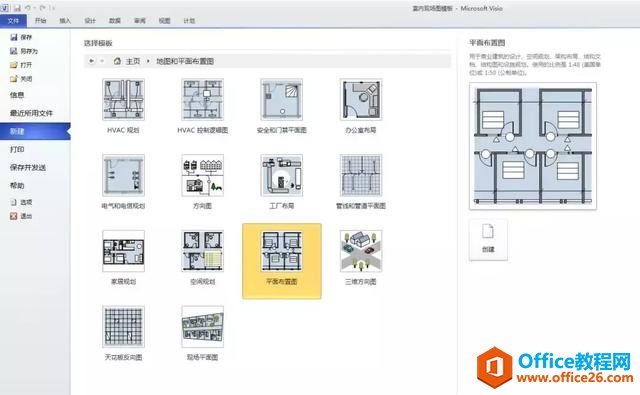

點擊“”新建“”-->“地圖與平面布置圖”

?

然后選擇平面布置圖，在右側點擊”創建”，進入編輯頁面。

?

(二)進行頁面設置

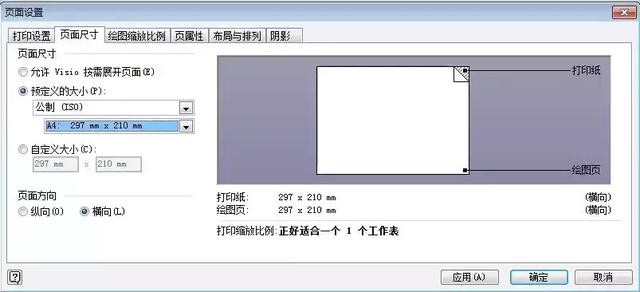

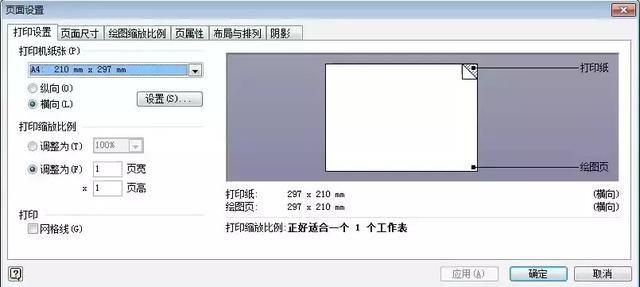

在“設計”選項卡中，按“Shift+F5”，會出現“頁面設置對話框”

• 1. 打印設置: A4紙

?

• 2. 頁面設置: A4紙

?

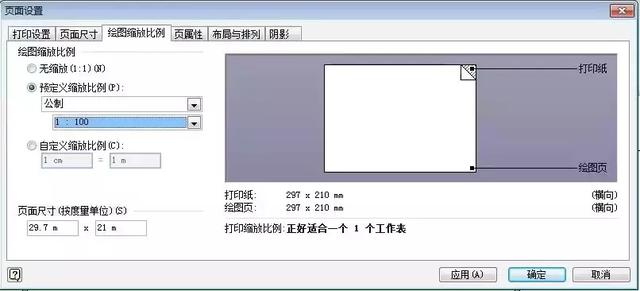

• 3. 繪圖縮放比例: 1:100

?

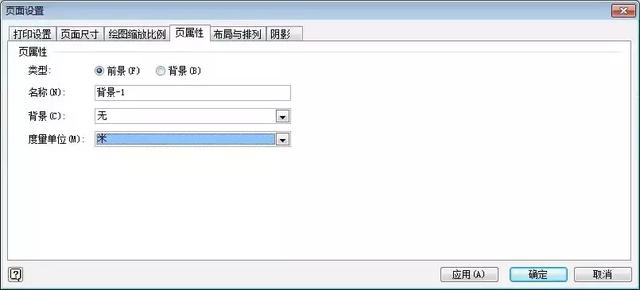

• 4.頁屬性:度量單位:米

?

(三)設置現場圖框

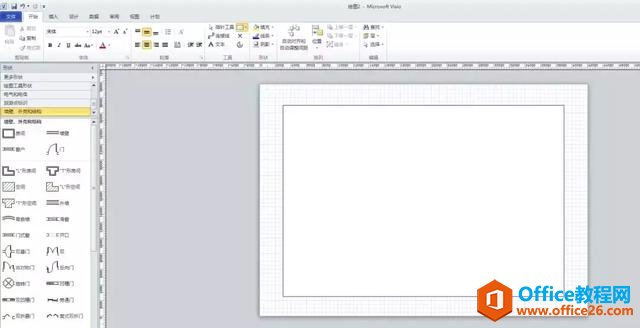

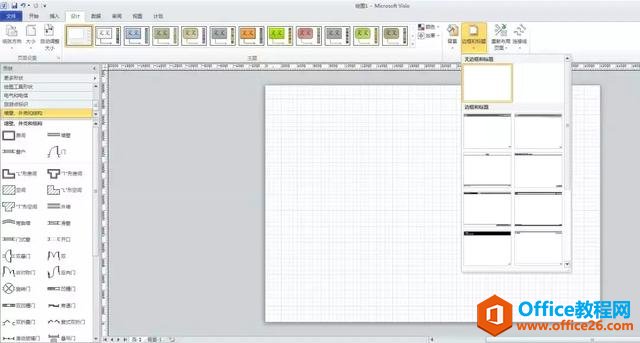

• 1. 在“設計”選項中，“背景”欄的“邊框和標題”下拉菜單中，選擇“無邊框和標題”，下方便出現背景頁面。

?

• 2. 在“背景”頁面中，選擇“開始”菜單中矩形工具，在畫布中繪制一個距上下邊界2.5米、距左右邊界3米的矩形

?

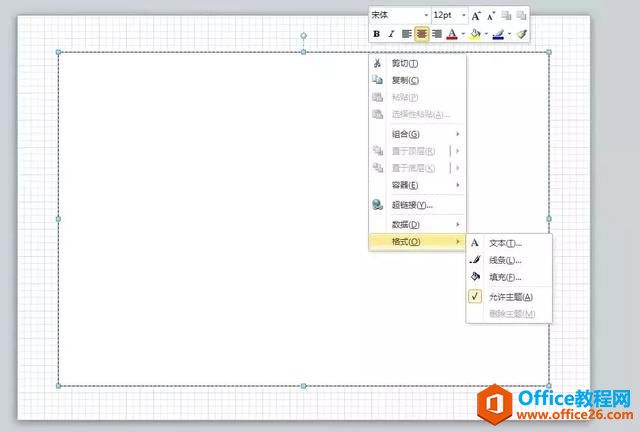

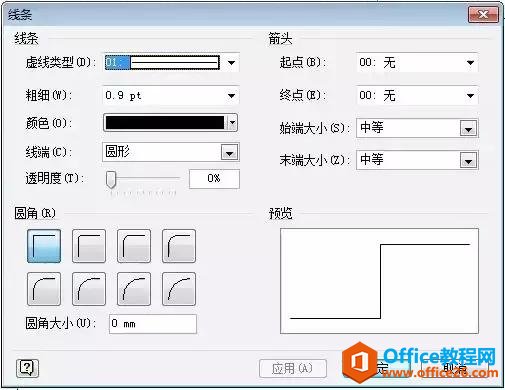

• 3. 右鍵“格式”，“線條”，將其粗細設置為0.9pt

?

?

(四)繪制房屋結構

• 1. 利用房間形狀構建房屋結構,再添加墻壁；

?

然后，添加按照測量參數添加墻壁，輸入準確參數。對墻壁模具可以縮放、旋轉。

?

點選墻壁模具時，點擊右鍵，點“數據”-->“形狀數據”，可調出參數輸入框。對于墻體，輸入?yún)��?shù)如下所示：

?

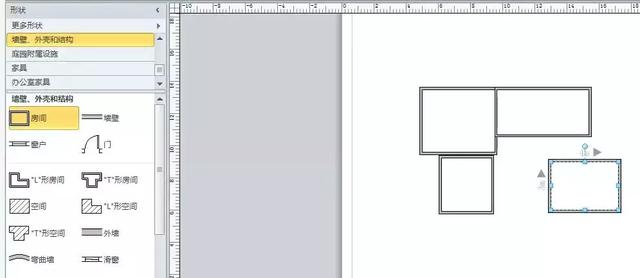

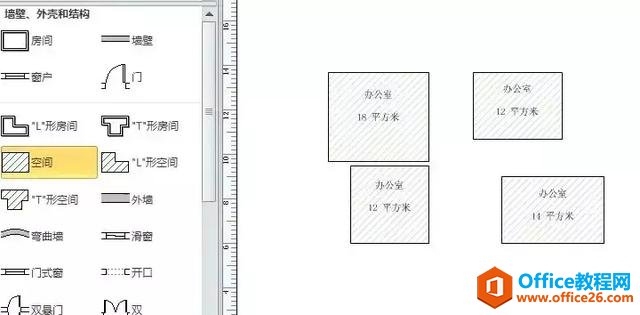

• 2. 利用空間形狀拼合出房屋結構，再轉化為墻壁;

?

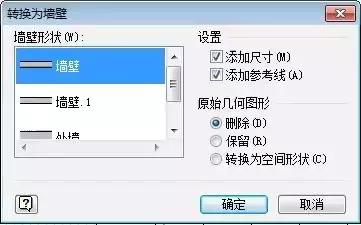

右鍵可轉換為墻壁。

?

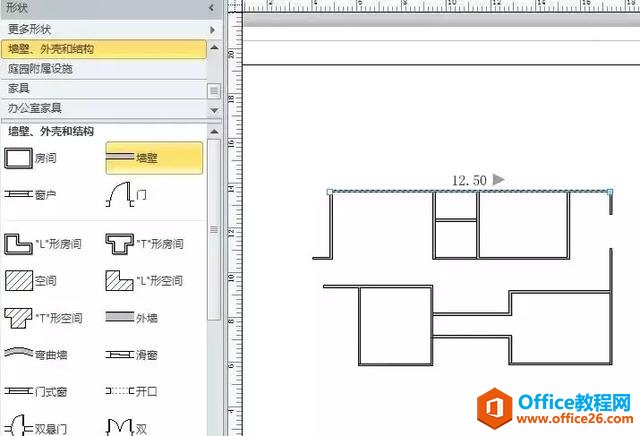

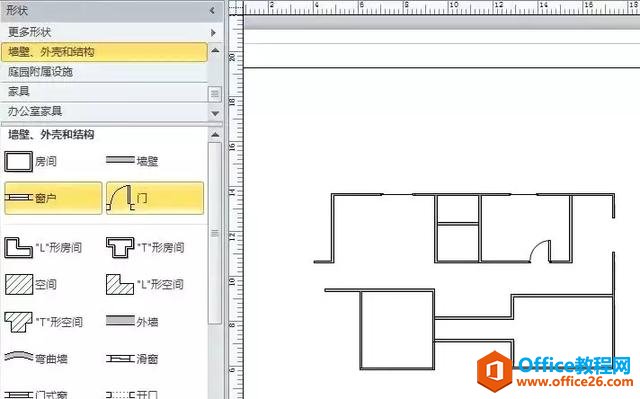

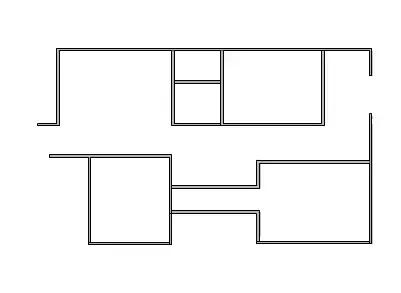

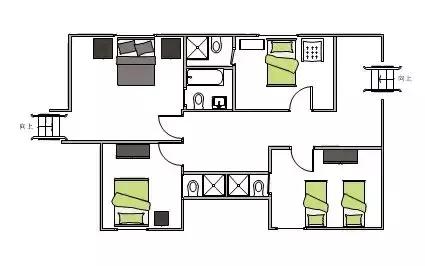

房間墻壁畫完，可以增加其他墻壁。墻壁完成圖如下所示：

?

(五)繪制門窗，添加家具和家電

接下來，還是在“墻壁、外殼和結構”下拖曳門、窗模具到指定位置，需要在形狀數據欄中輸入具體測量參數。

?

?

?

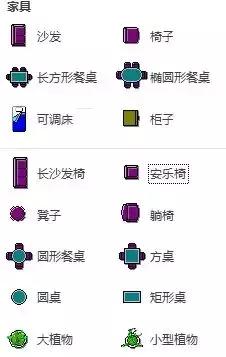

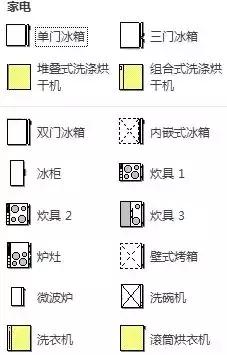

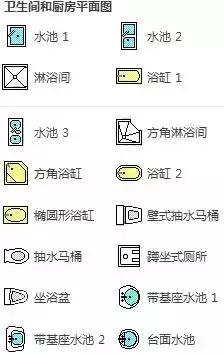

將所有門窗添加好后，就開始添加家具、家電等設施了。這些在軟件里都有現成模具。如果沒有特定物品模具，則需要另外繪制，或從其他資源庫里添加相應模具。以下是室內平面圖的模具庫展示：

?

?

?

?

添加了家具后，效果圖如下圖所示：

?

(六)添加現場繪圖專業圖例

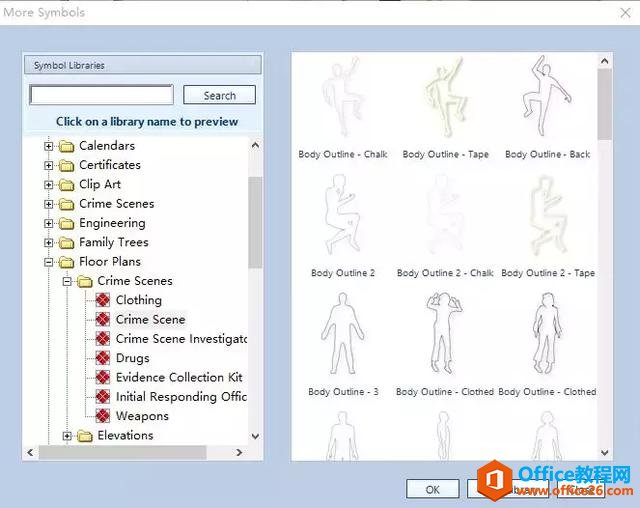

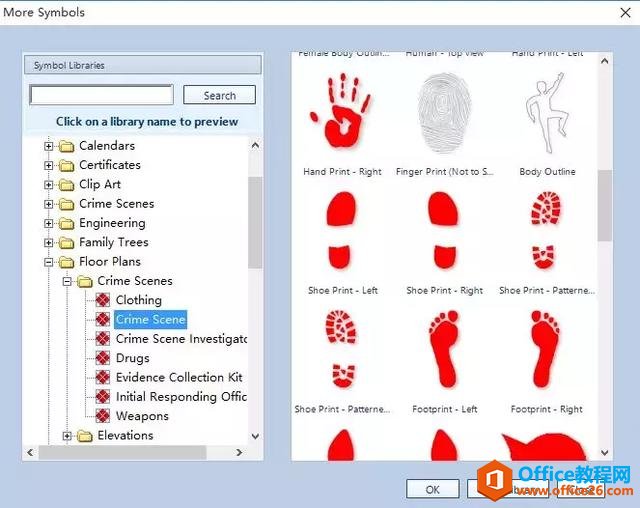

通過以上步驟，犯罪現場的環境基本描繪完畢，但是卻沒有證據的圖示。這在visio模具庫中并不存在。所以，專門的證據圖例必須另外花時間繪制。不過，在其他專門的現場繪圖軟件中，已有現成的證據圖例庫可以導入visio中使用。如smartdraw legal版。里面的現場圖模具庫也非常多，但也并沒有囊括所有情況。但已經內置有衣物庫、兇器庫、勘查裝備庫等等，如下圖所示：

?

?

各種尸體姿勢

?

各種痕跡

英文好的同學也可以用smartdraw畫出現場圖，不過這些圖庫卻不能直接導入visio，需要稍微轉換下。轉換方法如下：

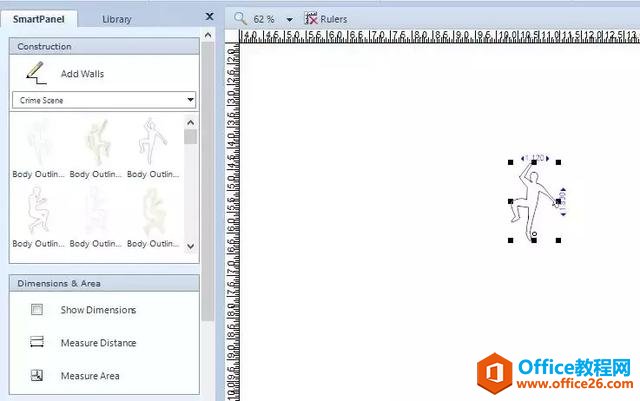

同時打開visio和smartdraw，先將smartdraw圖例拖到smardraw繪制界面：

?

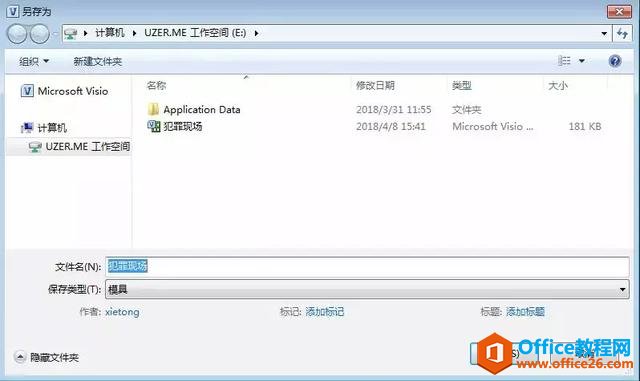

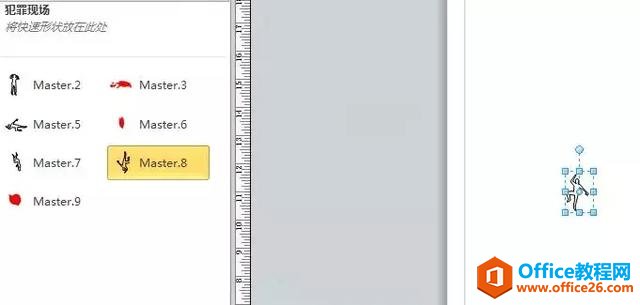

然后將此圖例復制粘貼到visio繪圖區。在visio模具欄中，選“更多形狀”-->"新建形狀“，重命名為”犯罪現場“。將圖例拖至犯罪現場模具庫中就可以變?yōu)関isio中的模具。然后分別改成中文名，保存為.vssx文件，犯罪現場專用模具庫就建好了。

?

?

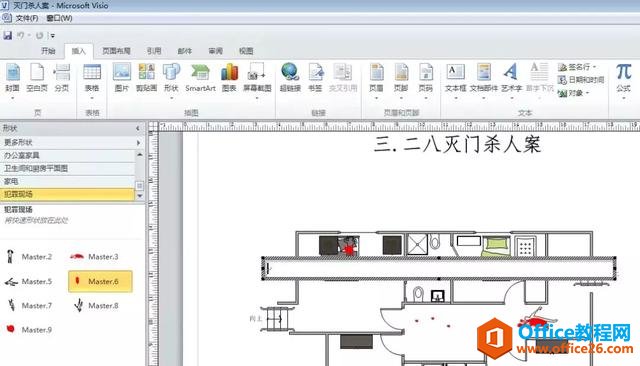

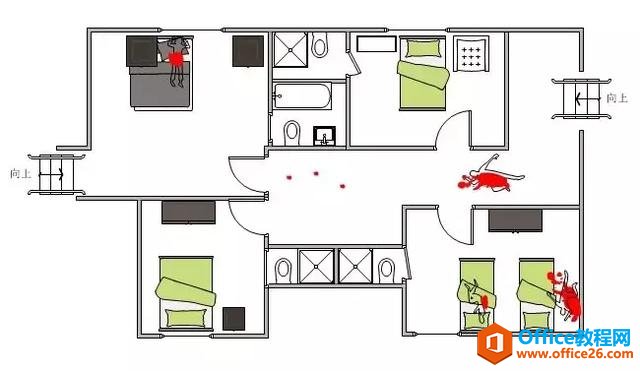

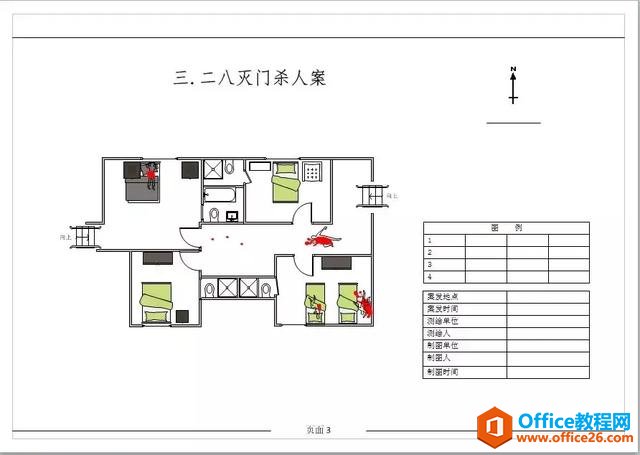

我們以CSI劇集第一季第7集的滅門殺人案為例，將尸體、血跡圖例加入現場圖中，最終效果如下所示。

?

(七)用文字工具添加標題

在開始菜單中，工具欄里選擇”文本“，則可在圖中建立文本框，輸入標題文字。

?

(八)添加案件信息表和圖例

加入表格，一般是插入Word對象來解決。開始-->工具里選指針工具，然后點開插入-->對象，在”插入對象“對話框里，拖動選項桿，找到Microsoft文檔，點確定，就建好了一個word輸入?yún)^(qū)域。在該區域里，可以實現任何word的任何命令，word的命令菜單也嵌入了visio中。

?

?

?

這時將word的文本區域拖至圖例和案件信息表的位置，在”插入“中選擇”圖表“開始繪制表格。這和在word中編輯表格一模一樣。最后加入指北針和比例尺，一份現場圖就做好了。當然，更專業點的圖上的信息還會更多，這里只是對visio作圖做個一般介紹。最終效果圖如下所示：

?

四、討論

由上述的繪圖流程來看，visio作圖的習慣和手工繪圖比較相似，而且相對于autocad來說，更易于掌握。但是對于犯罪現場繪圖來說，現成的模具少，需要使用者自己建立。好在近年來犯罪現場繪圖方面的軟件越來越多，模具資源也不斷豐富，使得現場繪圖越來越便捷。另外，visio還可以把現場圖格式保存為模板，下次作圖可以直接在模板上修改，而不用新建很多文本區或表格區，因此掌握越多的模板和模具，是在繪制現場圖之外所要去做的基礎工作。

五、結論

應用Visio繪圖，高效、簡便。不過要更好地制作專業圖的話，還需積累模板和模具庫，才能應對各種情況。后期要注意模板模具庫的收集和建設。
