visio 繪制機柜接線圖 案例圖文教程

visio 繪制機柜接線圖 案例圖文教程

更新時間:2024-02-11 文章作者:未知 信息來源:網絡 閱讀次數:

Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件,是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表,可以促進對系統和流程的了解。

弱電行業在工作中需要繪制系統的屏內接線圖、屏間接線圖以及系統拓撲圖,完善專業基礎圖紙和資料。同時對機房中的各類標簽進行整理,實現規范化。

可以利用Visio的電子圖形制作。制作出每個屏的正視圖和后視圖。特點是與實際服務器、交換機等設備的正視后視面板相同,按照實物大小進行等比例縮放,打印出的圖直觀,并且對于作圖者上手快,易于入門。

舉例如下:

一、創建圖紙

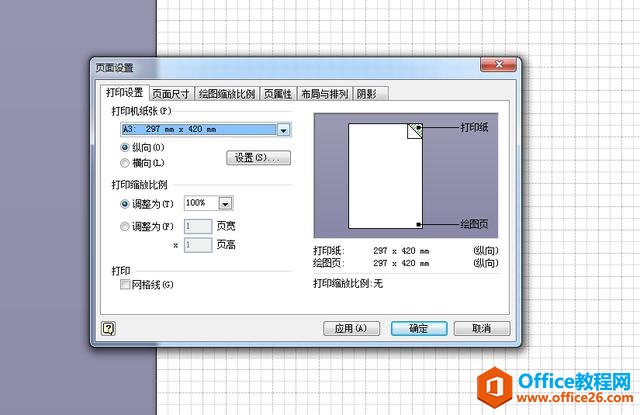

在VISIO中新建一個圖,點擊文件中的頁面設置,就是我們將來要用多大的紙張來打印,那就設置頁面是多大的。本次設置為A3紙。橫向和縱向也要設置好。

VISIO繪制機柜接線圖

二、設置繪圖縮放比例

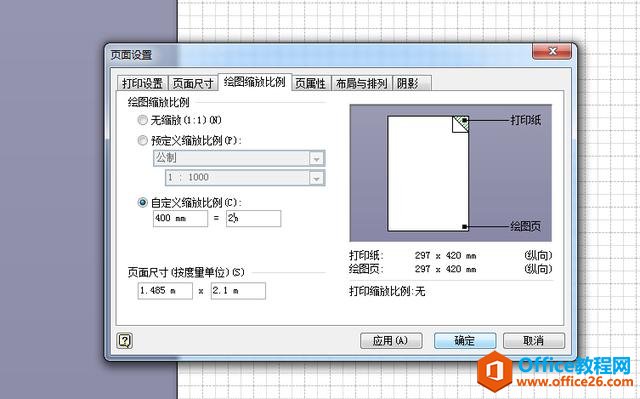

這步類似于地圖,就是設置比例尺。A3紙的長是420mm,考慮留有頁邊距,所以取400mm。標準機柜一般是2米高,600毫米寬。所以取繪圖比例為400mm=2m,這樣可以有效的對圖形尺寸進行縮放。

VISIO繪制機柜接線圖

以上兩步非常重要,往往被繪圖者忽視。有的繪圖者直接繪圖,繪制完之后,到打印圖紙時發現,比例不合適,再進行調整,非常困難,甚至需要重新繪圖。所以,一定要在開始的時候設置好紙張大小和繪圖比例。

三、選擇形狀模具

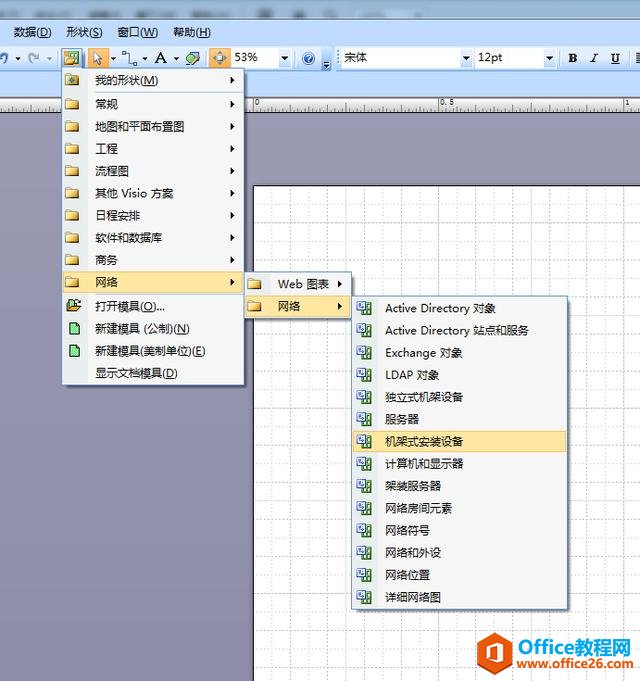

點擊VISIO工具欄上的,形狀按鈕,選擇網絡>網絡>機架式安裝設備,在左側添加形狀工具欄。如下圖所示:

VISIO繪制機柜接線圖

四、拖放機柜

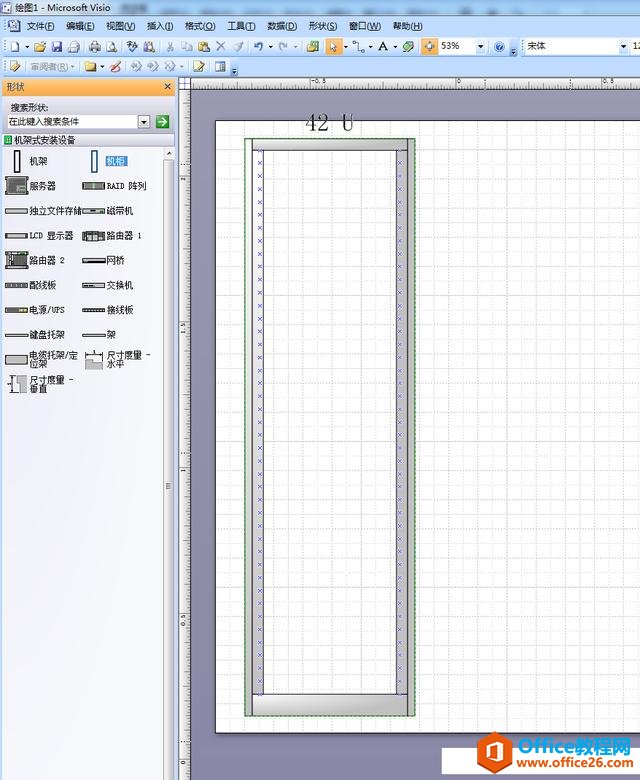

點擊左側的機柜形狀,然后拖動到右側的畫布上。如下圖所示。

VISIO繪制機柜接線圖

可以看到,由于比例合適,在機柜的上端直接顯示出42U。放置好之后,可以調節高矮,改變U數。同時,在下部的狀態欄上會顯示出實際的機柜大小。機柜上有藍色×形的連接點,以便連接設備。

五、拖放設備

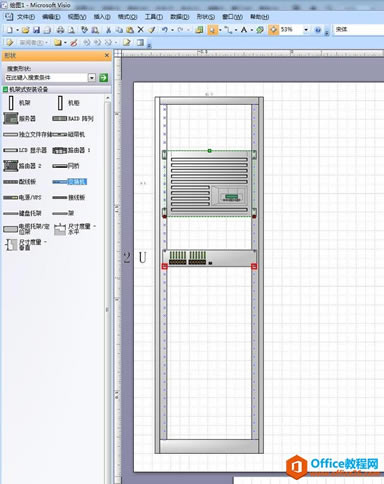

可以將左側的需要圖形拖動到右側的機柜上,注意當連接點對齊的時候,會出現紅的方框,這樣就可以松開鼠標左鍵,放置設備了。

VISIO繪制機柜接線圖

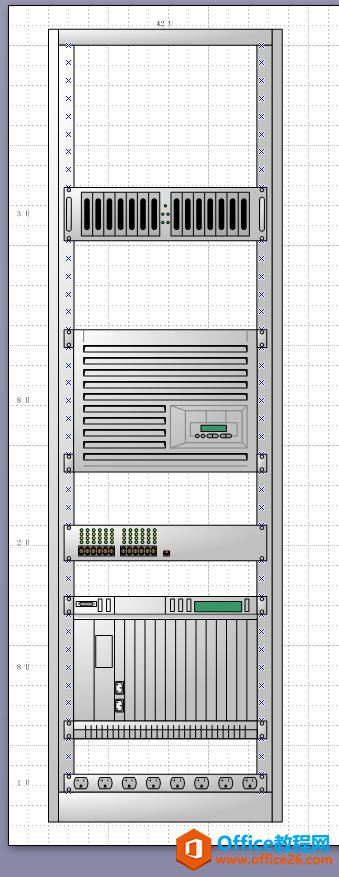

成品如下圖。

VISIO繪制機柜接線圖

六、實際工作中更高要求的圖

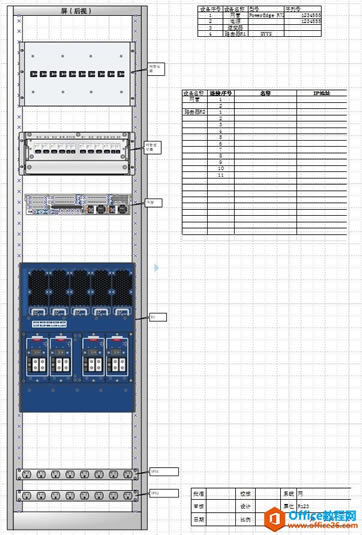

由于工作中有更多的要求,所以添加設備列表、連接網線標簽列表及繪圖信息列表,并且一個屏有正視圖和后視圖,實際的設備模具也是對應設備的面板。如下兩圖所示。

VISIO繪制機柜接線圖

VISIO繪制機柜接線圖


Visio幫助您創建具有專業外觀的圖表,以便理解、記錄和分析信息、數據、系統和過程。
