1 安裝Visio 2010

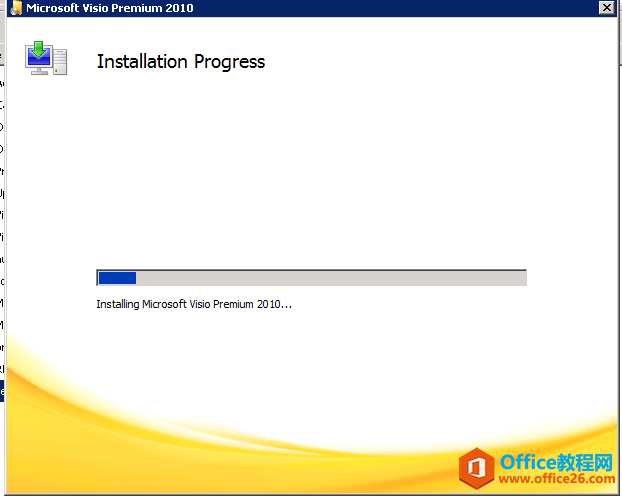

開始之前，先要安裝Visio 2010,Visio的語言版本也分外中文版和英文版，建議和SharePoint designer 2010保持一致。如果你的SharePoint designer 2010是英文版的，那么就安裝英文版的，如果是中文版的，那就安裝中文版的。請參考如下安裝界面。

?

1.1 新建Visio 2010 SharePoint Workflow模板

.打開Visio 2010，我們看到有一個專門的模板：Microsoft SharePoint工作流

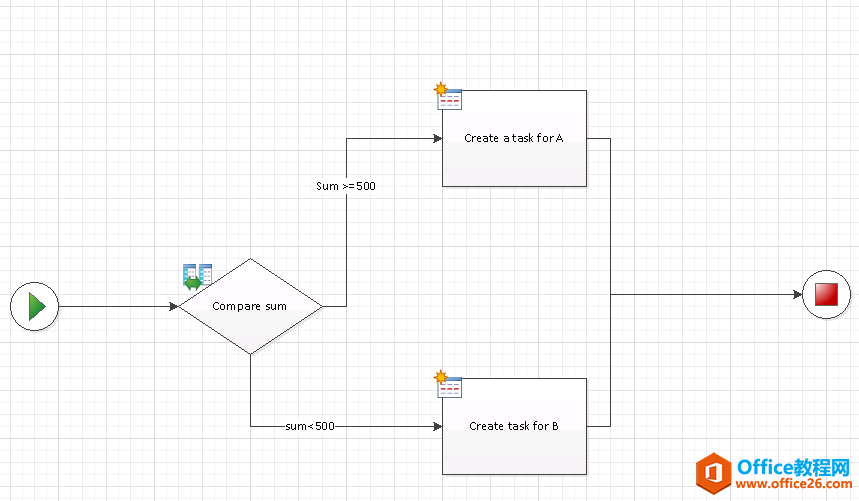

從左邊工具欄中拖拽對應的Action和條件。工作流一定要包含開始和結束，所以開始和結束不能缺少，其他都可以缺少，當然了，如果一個工作流只包含開始和結束，是沒有實際意義的。我們可以新建一個簡單的需求。在Task列表中，當一個任務分派給一個C時，如果Sum大于或等于500，那么久將在Task1創建一個新的任務給A，如果Sum小于500的話，就會在Task1創建一個新的任務給B。

?

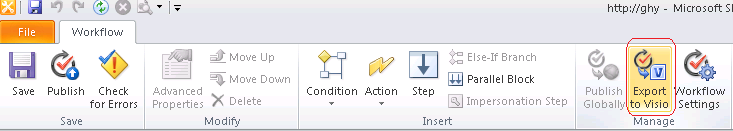

1.2導出Visio 2010 SharePoint Workflow模板

?

2 將Visio的模板導入SharePoint Designer 2010

SharePoint 2010 visual studio workflow模板創建好之后，就可以將模板導入到SharePoint designer 2010中了.

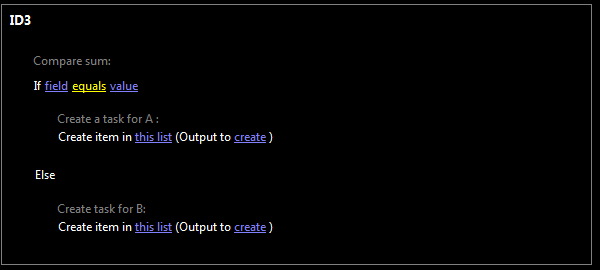

2.1導入SharePoint designer后，開始改寫workflow的步驟和內容

?

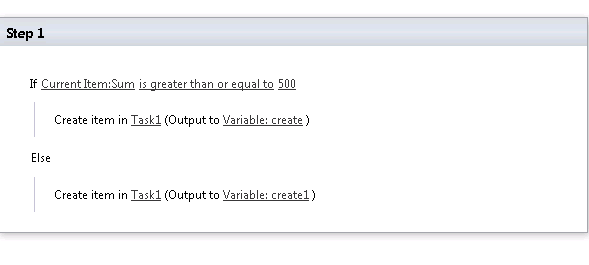

2.2 改寫后的work flow 如下圖

?

3 發布SharePoint Designer 2010 workflow

?

4 發布之后效果驗證

?

5 注意事項

SharePoint designer 2010 自帶的 審核、收集簽名、收集數據三個工作流請不要刪除，如果刪除了，在導入Visio的模板的時候就會報錯。錯誤如下

This workflow cannot be imported because it was created in SharePoint Designer for a different site, or the original workflow has been moved or deleted. To move a workflow between sites, use Save as template (.wsp file) instead of a Visio workflow drawing.
