為什么要繪制事件圖？

如何在Visio2010繪制事件圖,對程序員來說，我們需要知道一個事件（或者一個函數）需要由什么驅動（或者由什么對象傳遞參數進來），處理后的結果要給誰（比如返回結果給一個對象，或者數據庫的增刪改）。事件圖就是描述一個事件的上下文的數據流圖。事件圖中明確地指出輸入來源和輸出來源。如何在Visio2010繪制事件圖請看下文.

如何用Visio2010繪制事件圖？

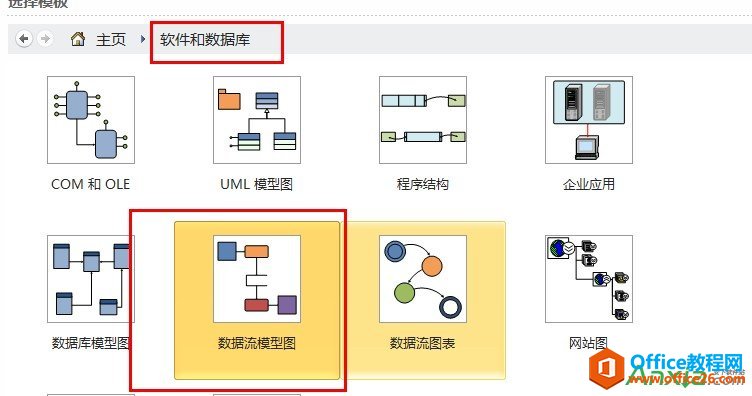

1、因為事件圖本質上是數據流圖中的一種。所以選擇數據流模型圖。

2、因為所涉及到的概念跟數據流上下文圖一樣

創建事件圖

下面以團購系統的購物子系統為例進行講解。

因為要跟數據庫打交道，數據庫中的表名。因為類圖太大，對我們的分析過程也沒有什么太大的幫助，這里就不放上類圖了。

用戶信息表UserInfo：存儲用戶的基本信息和對應的用戶類型。

訂單供應商對應表SaleList:對應供應商和他的訂單。

權限表：Authority

訂單表PurchaseRecords：主要記錄一個訂單中的商品和購買用戶，訂單的相關信息。

商品表GoodInfo：主要記錄商品的相關信息。

評價表Comment：主要記錄一件商品中對應的評論。

開始創建事件圖。

步驟

1、區分內部和外部

2、事件需要響應什么對象的請求

3、事件必須輸出什么結果和目的地

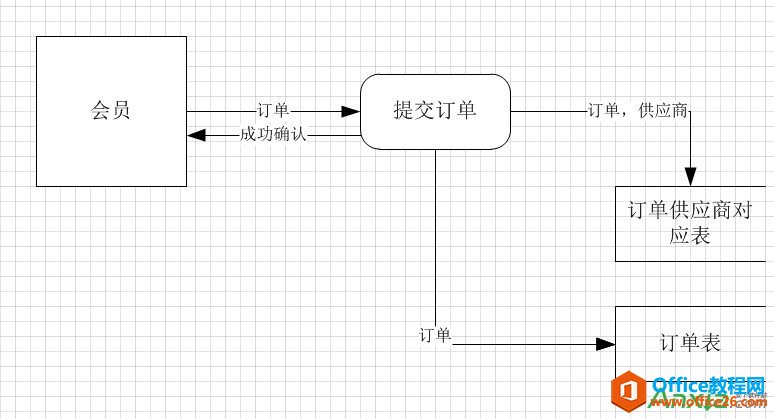

下面就是我們做出的事件圖。（因為比較簡單，這里只給出步驟，不進行步驟的分解。）這是提交訂單的事件圖。

可以看出事件圖和上下文數據流圖還是相似的。

但是，上下文數據流圖針對的是整個系統，外部代理是跟整個系統打交道的會員，供應商等。

事件圖針對的是某一個事件，外部代理是跟這個事件有關的人或系統內部的對象。

另外，事件圖更加細致，已經細化到要跟系統內的某個對象，數據庫中的某一張表打交道的程度了。
