雖然您可以在“形狀”窗格中使用不同的形狀手動創建組織結構圖，但Visio還提供了一種從外部源導入有關組織的信息的自動方法。在本章中，我們將研究從Excel電子表格中的信息導入數據。

在Excel電子表格中創建信息

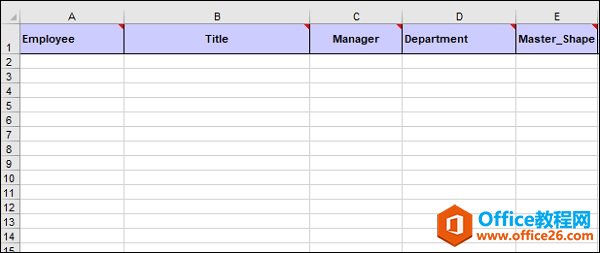

創建Excel電子表格或使用包含標題行中創建組織結構圖的一些重要信息的現有電子表格。重要信息包括員工，職稱，經理和部門。Employee和Manager字段是必填字段，其他字段是可選字段。

此外，您還可以包含一個名為Master_Shape的字段，該字段指示要用于特定員工的確切形狀。請注意，名稱Master_Shape字段需要按原樣用于Visio，以指定員工的特定形狀。

啟動組織結構圖向?qū)?/h2>

啟動組織結構圖向?qū)в袃煞N方法。第一種方法涉及使用“新建”菜單中“模板”部分中的“組織結構圖向?qū)А薄?/p>

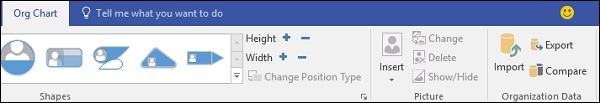

另一種方法是，如果您已經創建了組織結構圖，則可以使用功能區中“組織結構圖”選項卡的“組織數據”部分中的“導入”命令。

如果您需要將背景格式轉移到組織結構圖中的所有頁面，建議使用第二種方法。第一種方法創建了所需的所有頁面，但是您需要單獨格式化每個頁面，如果您的組織很大，這可能會變得乏味。

無論哪種方式，都會出現組織結構圖向?qū)В�您可以在其中指定組織結構圖的功能。

使用組織結構圖向?qū)?/h2>

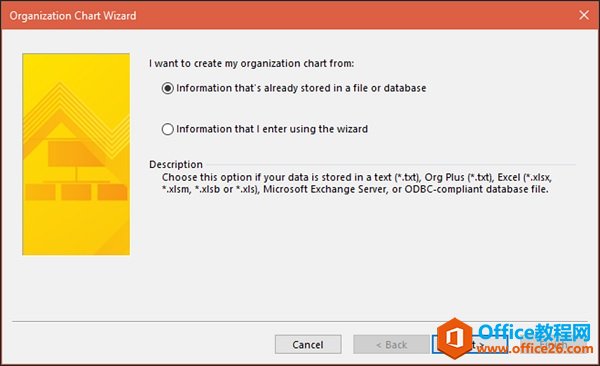

組織結構圖向?qū)У牡谝粋�(gè)屏幕提供了從文件中選擇現有信息或手動輸入信息的選項。對于此示例，我們將選擇第一個選項。單擊“下一步”繼續向?qū)е械南乱粋�(gè)屏幕。

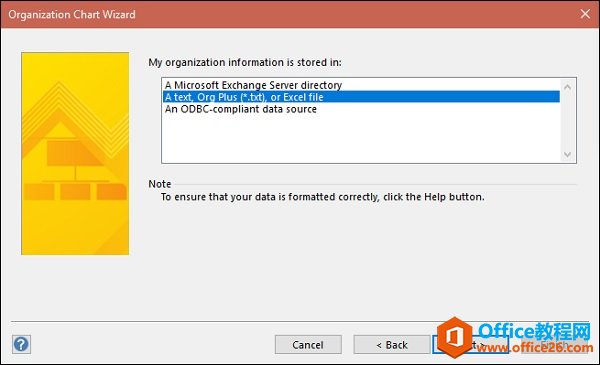

在以下屏幕中，您可以選擇存儲組織信息的來源。它可以是Microsoft Exchange Server上的位置，本地文本，CSV或Excel文件，或ODBC兼容的數據源。選擇第二個選項，然后單擊下一步。

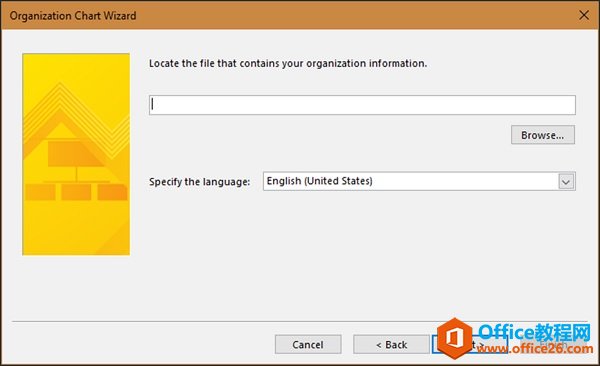

現在，輸入Excel文件的位置或路徑，然后單擊“下一步”。

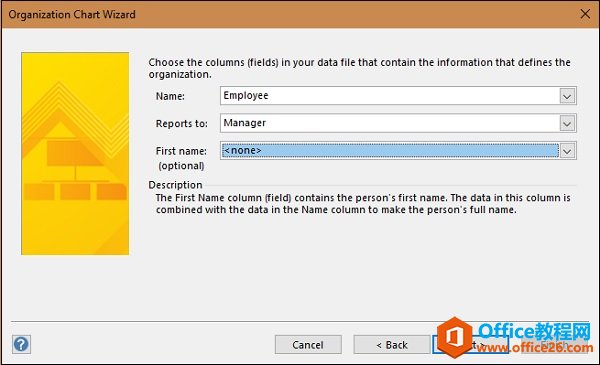

在此屏幕的“名稱”字段下拉列表中，選擇Excel電子表格中包含員工姓名的字段。在“報告到”字段下拉列表中，選擇Excel電子表格中表示報告管理器的字段。如果名稱和名字位于不同的字段中，請?jiān)诿�字下拉列表中指定包含員工名字的字段。

Visio將組合名稱和名字字段以生成員工的全名。單擊“下一步”繼續。

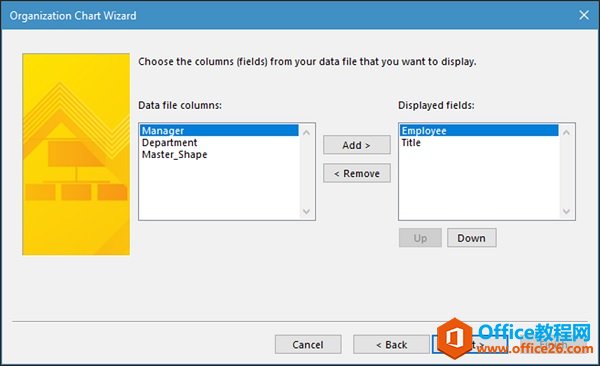

“數據文件列”框列出了Excel文件標題中存在的所有數據字段。您可以通過選擇必填字段選擇需要在“顯示的字段”部分中顯示的字段，然后單擊“添加”。添加所需字段后，單擊“下一步”。

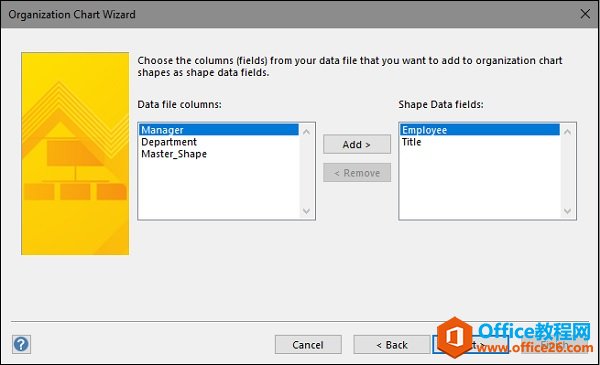

在下一個屏幕中，您可以選擇形狀數據應基于的字段。形狀數據字段將類似于上一步中選擇的字段，因此在大多數情況下，您可以保留它。如果需要，您還可以添加任何其他字段。

在以下屏幕中，您可以選擇包含員工的圖片。如果您使用與員工姓名相同的格式標記了圖片，則可以指向包含所有員工圖片的文件夾的位置。或者您可以選擇不包含任何圖片。

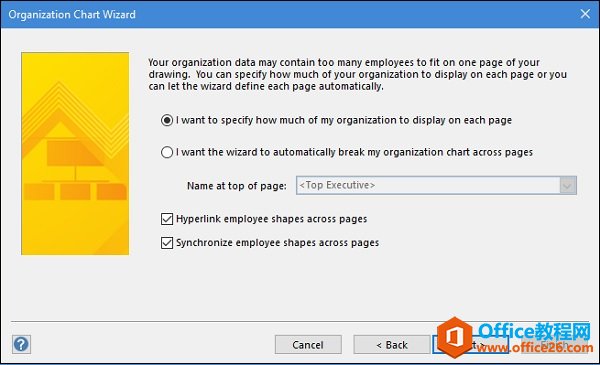

在此屏幕中，您可以選擇在一個頁面上顯示多少組織信息，如果有許多員工跨越多個頁面。您還可以選擇允許Visio自動中斷跨頁面的組織結構圖。確保Hyperlink員工跨頁面形狀，并選擇跨頁面同步員工形狀。單擊“完成”以最終創建組織結構圖。

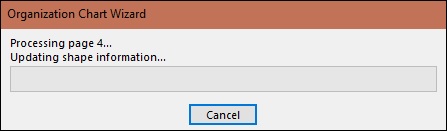

單擊“完成”后，Visio將開始處理Excel電子表格中的信息，并根據向?qū)е兄付ǖ膮��?shù)創建組織結構圖。您將看到一個進度指示器，顯示創建的狀態。
