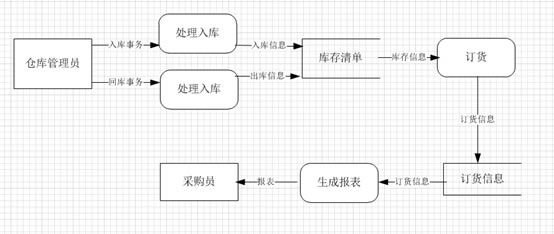

?[實驗2-1 ]訂貨系統的數據流圖

設一個工廠采購部每天需要一張訂貨報表。 訂貨的零件數據有零件編號，名稱、數量。價格、供應者等。零件的人庫、出庫事務通過計算機終端輸人給訂貨系統。當某零件的庫行數少于給定的庫存量臨界值時，就應該再次訂貨。
繪制數據流圖
數據流模型的圖形表示就是數據流圖。Visio提供了數據流模型視圖模板。
選擇菜單命令“文件→新建一+軟件→數據流模型圖"進人數據流圖編輯窗口，當啟動Visio時，系統自動進人“選擇繪圖類型"對話框，等待用戶選擇。單擊右邊的“軟件”標簽頁，然后單擊右邊的“數據流模型圖”圖標可進入編輯窗口。

[實驗2-2]電子表狀態模型
狀態模型
狀態模型是一種描述系統對內部或者外部事件中向應的行為模型。它描述系統狀態和N事件、以及事件引發系統在狀態間的轉換。狀態模型-般采用狀態轉換圖(狀態圖)來表示。
狀態圖描述了系統中某些復雜對象的狀態變化，主要有狀態、變遷和事件3種描述。狀態機模型用于描述繪制狀態圖，只能使用Visio提供的UML狀態圖，盡管Visio對UML的支持功能不是特別強，但是表達一些 基本的設計模型還是可行的。
選擇菜單命令“文件一新建一軟件一，UML模型圖”進人UML模型圖編輯窗口，單擊左邊的“UML狀態圖”進入狀態圖編輯狀態。UML狀態圖提供了基本的狀態圖符號，如狀態、復合狀態、初始狀態、終止狀態、轉換、判定等常用符號。

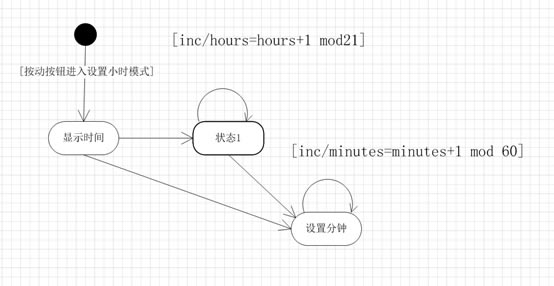

電子表具有3種狀態，分別為顯示時間、設置小時、設置分鐘。模式按鈕是外部事件，導致電子表發生狀態變化。繪制狀態圖的步驟如下:
(1)選中左邊一個圖形工具。
(2)將這個工具拖放到右邊的圖形編輯區。
(3)移動到合適的位置并釋放。
(4)雙擊該圖形，可出現圖2-8所示的屬性對話框(狀態)。用戶可以設定狀態或轉換的名稱和描述等信息。
(5)重復步驟(1)-(4)可以完成狀態圖的繪制。
這里繪制一個起始狀態、一個“ 顯示時間”狀態，然后繪制一個從起始狀態到“顯示時間”狀態的轉換。雙擊這個轉換符號，打開轉換屬性對話框，用戶可以設置狀態名稱、臨界表達式和文本描述等。

實驗【2-3】

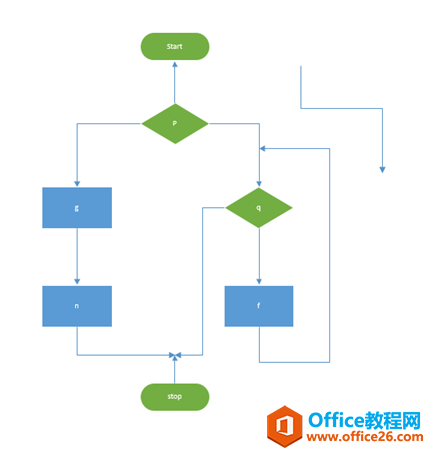

程序流程圖
程序流程圖描述程序的處理流型。選擇菜單命令“文件.新建一流程圖基本流程圖”進入流程圖編輯區、如圖2-11 所示。當啟動Visio時，系統自動進入“選擇繪圖類型”對話框，等待用戶選擇。單擊右邊的“流程圖”標簽頁，然后單擊左邊的“基本流程圖”圖標可進人編輯窗口。
流程圖編輯窗口分為左、右兩個部分:左部是形狀工具欄，用戶可以選擇需要繪制的圖形對象形狀;右部是基本流程圖編輯區，用于放置繪制的圖形。
基本流程圖形狀工具欄提供了箭頭形狀、背景和基本流程圖形狀3個形狀工具標簽頁，其中基本流程圖形狀是用得最多的標簽頁，我們重點介紹基木流程圖形狀工具的使用方法和流程圖的繪制方法。
基本流程圖形狀工具提供了26種基本形狀，其中用得多的是進程、判定、終結符、動態連接線和批注工具。繪制一個圖形的步驟如下:
(1)選中左邊一個圖形工具。
(2)將這個工具拖放到右邊的圖形編輯區。
(3)移動到合適的位置釋放。
(4)拖動圖形的控制點調整圖形的大小和旋轉方向。圖形的8個控制點用于調整圖形的大小，而在圖形外部的圓形控制點可調整圖形的旋轉方位，如圖[-12所示。將鼠標指針放在圓形控制點，系統提示“旋轉形狀"，拖動圓形控制點可確定旋轉角度，還可以調整圖形中心的“旋轉中心”位置。
(5)調整好形狀和方位后，雙擊該圖形，系統出現閃爍的光標，等待用戶輸人文字。輸人完成后，在任意地方單擊即可。當然也可以選中文本進行字體設置。

[實驗2-4]實體關系模型
實體關系模型
實體關系圖是建立實體關系模型的重要模型視圖。選擇菜單命令“文件- +新建+軟件和數據庫一+實體關系”進入實體關系模型視圖編輯窗口，如圖2-14所示。窗口分為3個部分，左邊部分是工具欄，右上部分是繪圖區，右下是屬性編輯區。
實體關系圖提供了實體、關系、視圖、父表與類別、類別、類別與子表和動態連接線種基本符號。
繪制實體關系圖的步驟如下:
(1)選中左邊一個圖形工具，如實體。
(2)將這個工具拖放到右邊的圖形編輯區。
(3)移動到合適的位置釋放。
(4)設置圖2-15所示的右下部“數據庫屬性”對話框。“數據庫屬性”對話框有8個類可以設置，分別是定義、列、主ID、索引、觸發器、檢查、擴展和注釋。
需要定義類別設置數據庫表的物理和概念名稱、命名空間和數據庫等信息，例
如，設置一個“教師”實體，表的概念名稱為“教師"， 物理名稱為“teacher",命名空間為:jiaoxue"，源數據庫為“accss本例定義了ID、NAME、SEX、AGE、DEPARTMENT、CLASS1、CLASS2、COURSE1、COURSE2 字段。
列類別設置和編輯物理表的字段，可以設置每個字段的物理名稱、數據類型、必需性PK(主鍵)和注釋。此外，還可以使用類類別右邊的設置(添加、刪除、編輯、上移和下程按鈕進行修改。
ID類別設置主鍵和索引，這里設置ID為主鍵。
索引和觸發器設置次級索引和觸發器屬性。
(5)重復步驟(1)~(4)依次完成實體關系圖的繪制。
下面繪制一個教學 管理系統的部分實體關系圖。我們定義了4個實體，分別是教師、學生、課程、班級; 3個關系，分別是教、學、包含。
