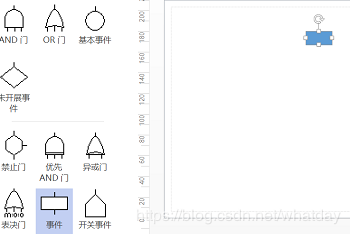

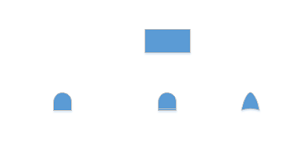

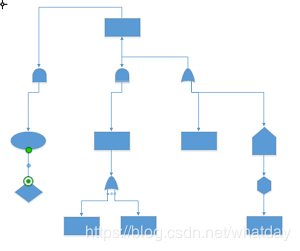

Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件，是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表，可以促進對系統和流程的了解。 ?故障樹分析圖 從一個可能的事故開始，自上而下、一層層的尋找頂事件的直接原因和間接原因事件，直到基本原因事件，并用邏輯圖把這些事件之間的邏輯關系表達出來。 操作步驟如下： 1.點擊新建->類別->商務->故障樹分析圖->創建。  2.拖動基本事件形狀或事件形狀到頁面。  3.拖動優先AND門、AND門、OR門、異或門等形狀到事件的下方。  4.添加條件事件、轉移符號、未開展事件等形狀。  5.添加表決門、禁止門，連接形狀表示因果關系。  ? 如何利用Visio畫繪制故障樹分析圖的下載地址：Visio幫助您創建具有專業外觀的圖表，以便理解、記錄和分析信息、數據、系統和過程。 |
