目錄

?

1.繪圖的基本操作

?

2.技巧

?

2.1 shift的使用

?

2.2 元素組合

?

2.3 視覺幫助

?

2.4 使用開發工具設置頁面

?

1.繪圖的基本操作

?

1、新建繪圖

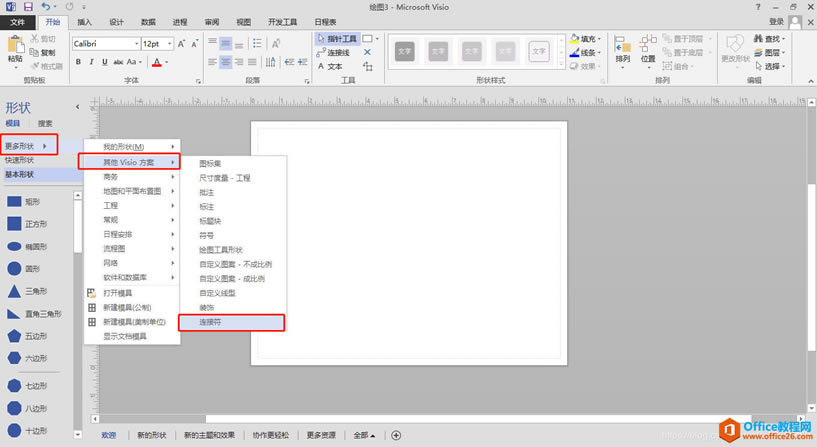

2、繪制框圖一般只需要箭頭和方框這兩種元素。所以在形狀欄調出【基本形狀】和【連接符】就可以了。其它的根據需求調出。最基本的形狀和連接線也可以直接在上方的開始–工具欄調用，元素調用結束在工具欄點擊指針工具切換到光標模式。

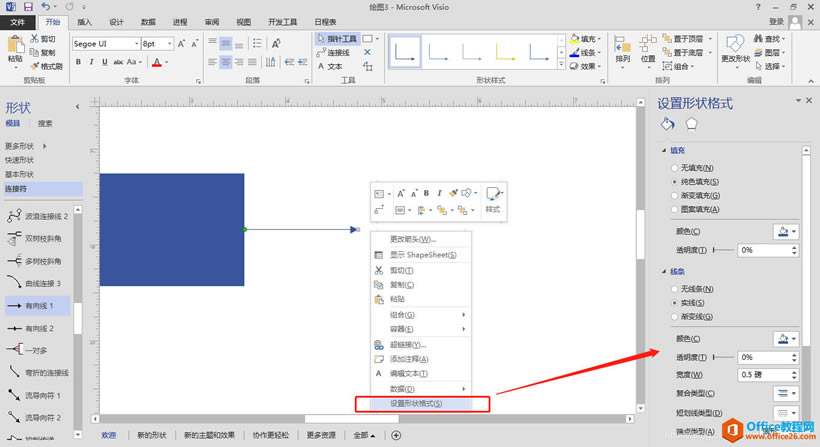

3、拖動需要的形狀到圖紙中，選中形狀，右鍵選擇【設置形狀格式】調出設置面板，可以進行填充顏色，線條粗細以及線段的箭頭方向等等各種各樣的設置。也可以在選中元素后，直接在開始–形狀樣式欄中設置。

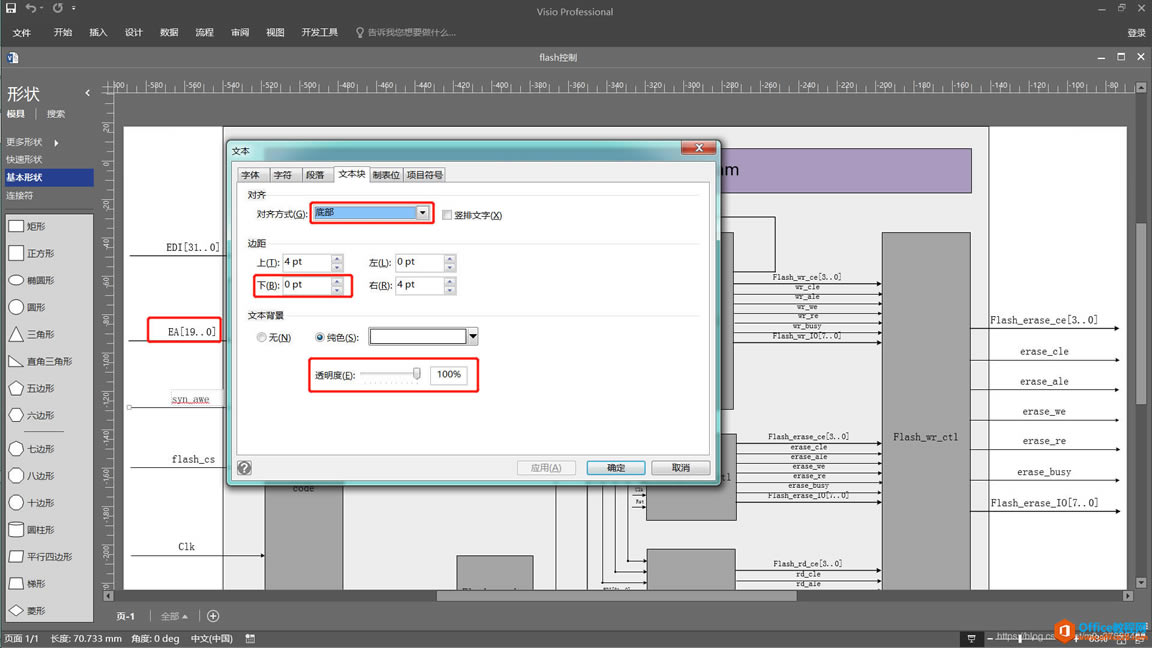

4、為了美觀，可以對線段上的標注文字進行設置，讓文字緊貼在線的上方，可以添加一個矩形，右鍵設置為底層，起到一個背景圖的效果。注意：當底層放置背景層時，要將文本背景設置為無，或者純色為白色，透明度100%。

2.技巧

?

2.1 shift的使用

?

在繪制各種元素時，比如一條線段，選中線段的一個端點進行任意長度和角度的伸縮和旋轉，此時同時按住shift鍵，則只能在0度、45°和90°三種角度間進行旋轉，方便進行標準角度的控制。

2.2 元素組合

?

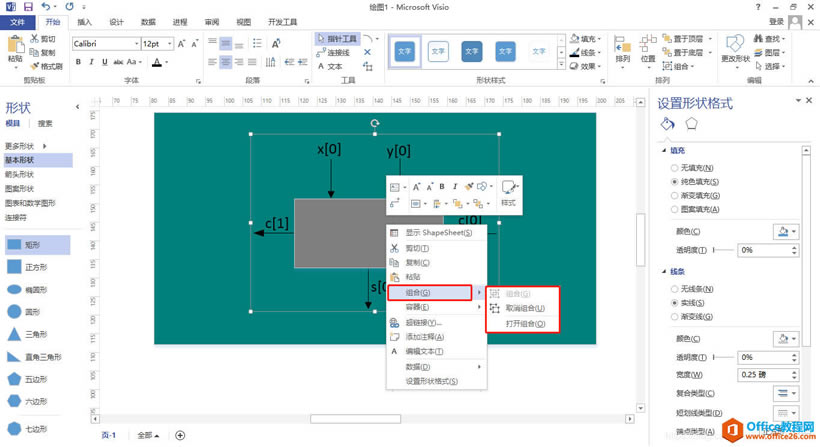

1.繪制完一個固定模塊后，為了方便移動，可以將其組合為一個固定元素。框選待組合的所有元素，右鍵選擇組合即可。

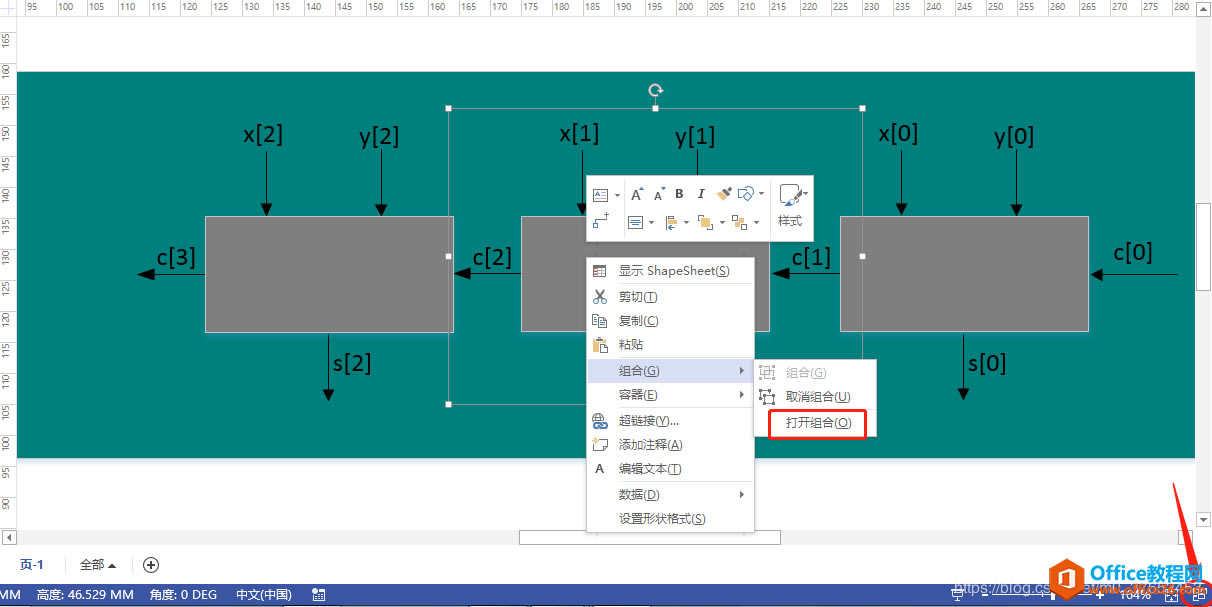

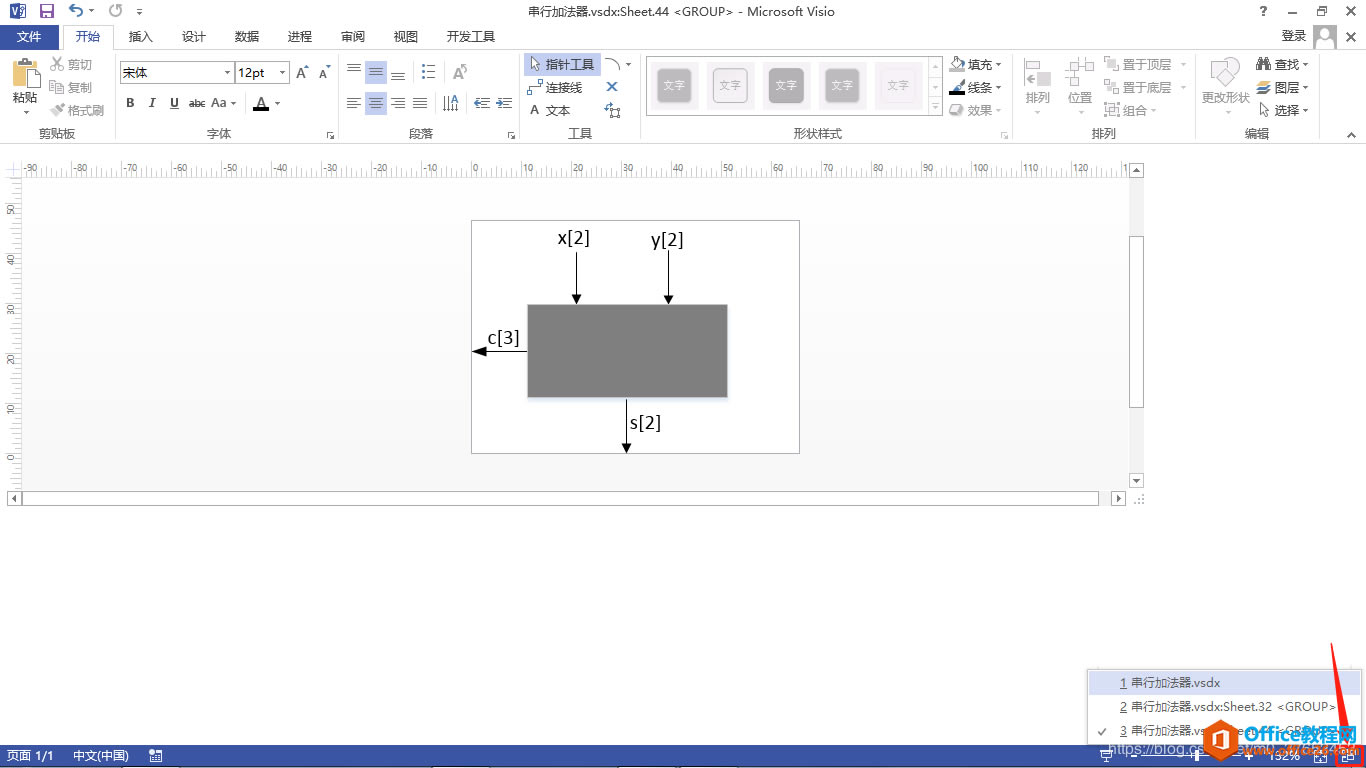

2.如果需要編輯組合中的部分元素內容，如更改文字內容，同樣是右鍵選擇組合–>打開組合，這時會跳轉到一個只有組合元素的新的頁面，在該頁面進行修改完后，選擇右下角的窗口切換按鈕，返回到主頁面，此時主頁面的組合元素就被修改了，最后記得保存。

2.3 視覺幫助

?

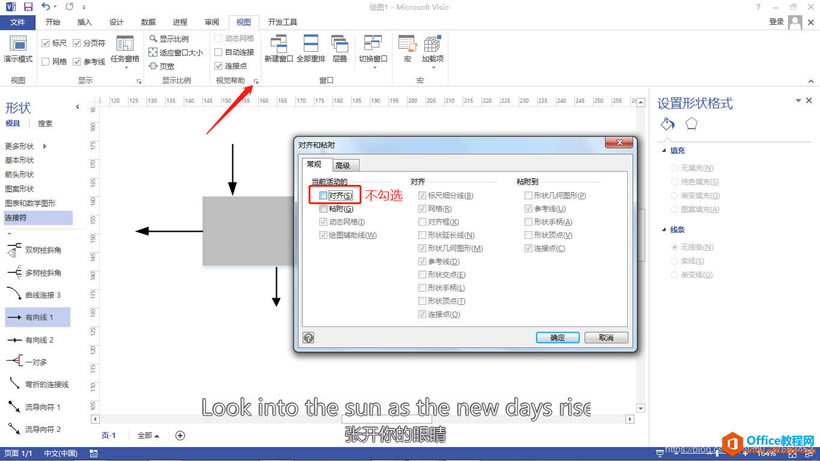

在繪制連接線時，比如做了一個箭頭，在放置時會自動吸附在中心點上，有時是不需要的，那么如何關掉自動吸附呢？找到視圖菜單欄，點擊視覺幫助右下角的小圖標，不勾選對齊選項即可。

2.4 使用開發工具設置頁面

?

使用Visio時的一個小小的實用技巧，繪制完框圖后調整為自適應頁面大小，讓我們的Visio繪圖內容剛好完全鋪滿整個頁面。這樣輸出為PDF時不會有沒用的空白區域，只保留圖形區域，查看起來更專業美觀。方法如下：

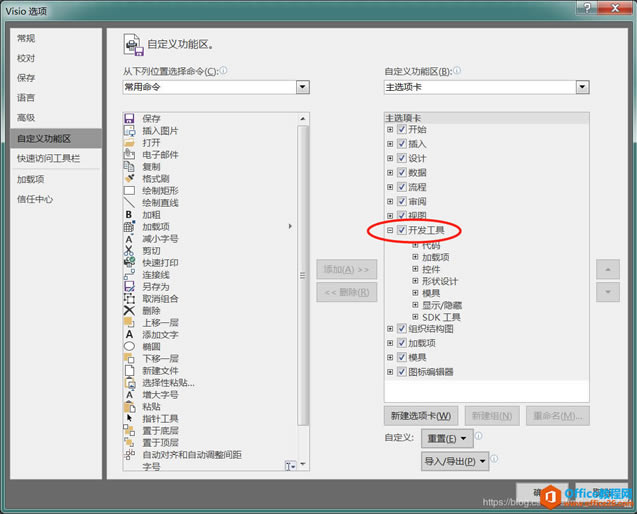

1、打開Visio后在【文件】菜單【選項】菜單項上單擊，然后單擊【自定義功能區】。在【自定義功能區】的主選項卡中找到【開發工具】復選框，打上勾，單擊確定。

?

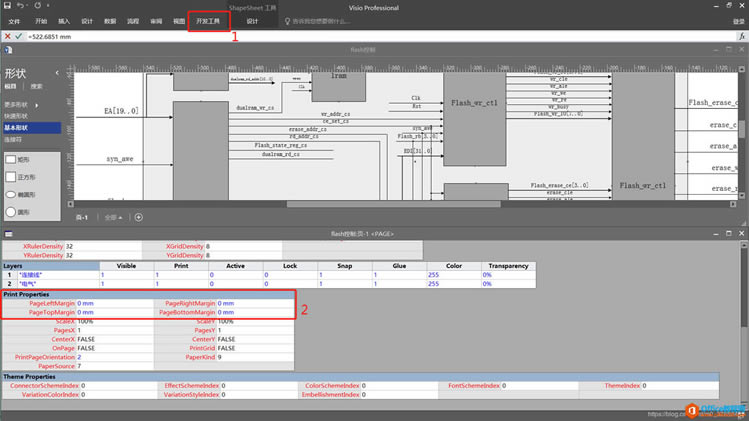

2、在Visio界面的菜單欄，找到【開發工具】菜單，在【顯示形狀表】"顯示ShapeSheet"工具欄的下拉菜單中單擊【頁】，

3、在Print properties 中將PageLeftMargin,PageRightMargin,PageTopMargin， PageBottomMargin的值設置為0. 然后關閉頁。

4、在菜單欄中單擊【設計】菜單，在【大小】工具下拉菜單中單擊【適應繪圖】，就會得到沒有多余頁邊距的Visio圖。右下角有一個調整頁面適應當前窗口的按鈕，按下后可以看到到達了期望的效果。

?
