在利用Visio軟件進行現場繪圖的過程中，僅僅使用軟件自帶的模具庫是遠遠不能勝任對復雜現場的繪制要求的，比如一些特殊痕跡物證、尸體、現場特有物品等等，必須在繪制現場圖之前以繪制、復制等方式建立自己的模具庫，這樣才能在繪圖中將這些模具擺放到相應位置，才能繪制出符合要求的現場繪圖。下面介紹模具庫建設的基本方法，方便基層人員在繪制具體現場繪圖時，快速繪制模具并應用。

很多規則的家具、器物等物品都可以用規則圖形來繪制，這在visio中可以用其自帶的形狀工具來繪制。Visio2010版中的形狀工具主要有以下這些：

一.基本形狀工具

?

點擊相應形狀，然后拖動到繪制窗口中，就可以對其進行修改、排列。

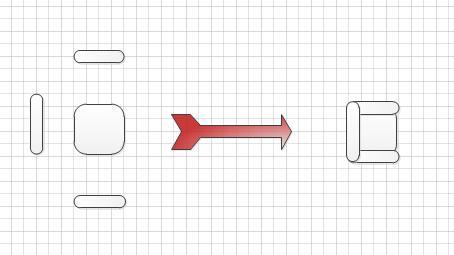

比如：單人沙發：

?

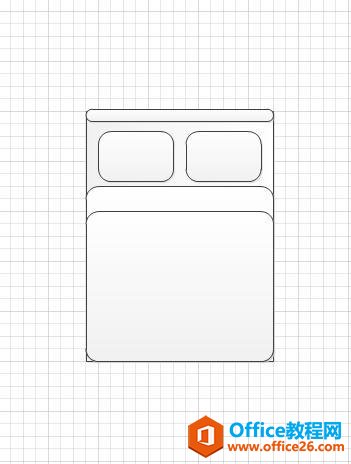

雙人床：

?

然后用箭頭工具將繪制好的圖案全選，用右鍵“組合“命令將其組合成一個整體。在左邊的模具欄中，選擇“更多形狀”、“新建模具”，將繪制好的圖案拖動到新建的模具庫中，取好名字，這樣我們就建好了第一個自定義模具。

那么模具的大小如何精確控制呢？這需要通過輸入一些關鍵數據來實現，許多形狀在被選擇的時候呢，其大小、角度、坐標等信息會在軟件左下角的狀態欄中顯示。點擊狀態欄，就會出現一個參數框，把測量數據填入相應的參數框中，我們就能繪制出特定大小的模具。

?

二.繪圖形狀工具

對于不符合基本形狀的圖形，就要用到繪圖形狀工具來繪制，常用的有以下這些：

1）鉛筆工具（Ctrl+4）：可自由繪制直線和弧線。

示例：繪制長度為80mm線段。

先用鉛筆工具繪制出直線，然后在參數欄長度處輸入80mm。

繪制弧度為120°，高度為40mm的圓弧。

用鉛筆工具繪制出弧線后，在參數欄中修改弧度：120deg,高度：40mm。

那么以下形狀就好繪制了。

?

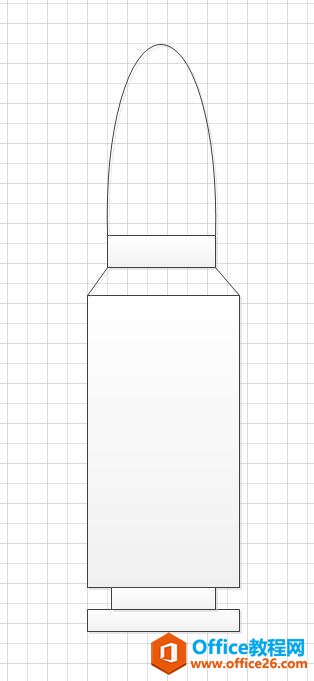

子彈

2）折線圖工具（Ctrl+6）和弧形工具（Ctrl+7），操作類似于鉛筆工具。

3）任意多邊形工具（Ctrl+5）：可以繪制任意形狀線條，這是visio軟件中的曲線繪制工具。

?

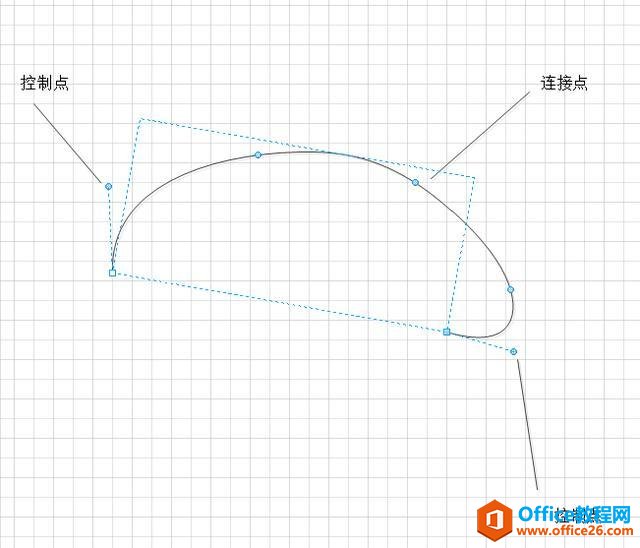

通過對曲線連接點和控制點的操作，可以調節曲線的形狀。

試用此工具繪制出以下形狀：

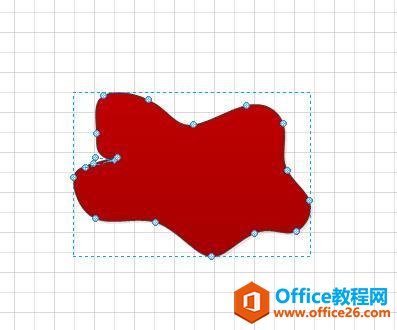

血泊

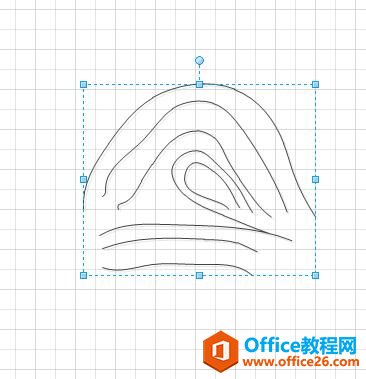

指紋

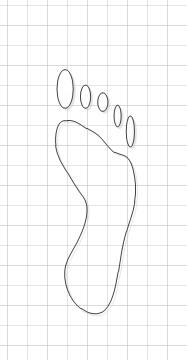

腳印

三.開發工具

如果要實現更為復雜的繪圖功能，就需要用到開發工具。然而在軟件默認的普通模式下，不會出現開發工具，這就需要在選項中進行設置。

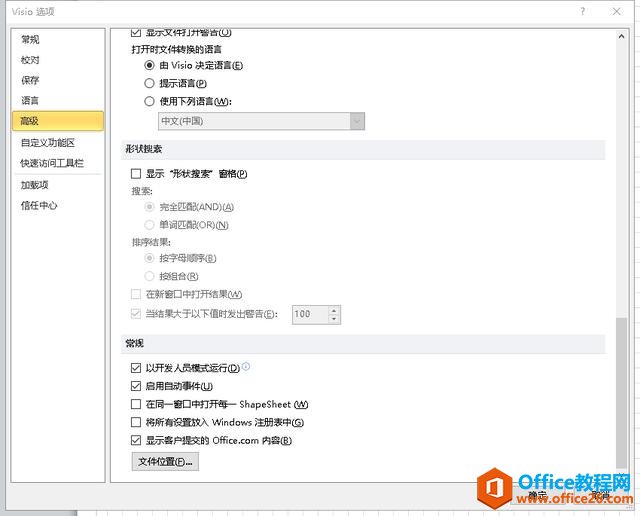

在文件菜單下，選擇“選項”，調出選項對話框。選擇“高級”，勾選”以開發人員模式運行”。

?

這樣就會在軟件菜單欄里增加開發工具菜單。利用開發工具可以實現圖形之間的貝爾運算，即實現聯合、組合、拆分、相交、減除、連接、修剪和偏移等操作。布爾運算是數字符號化的邏輯數學計算法，在圖形處理操作中引用了這種邏輯運算方法以使簡單的基本圖形組合產生新的形體。在這里重點介紹以下幾個操作：

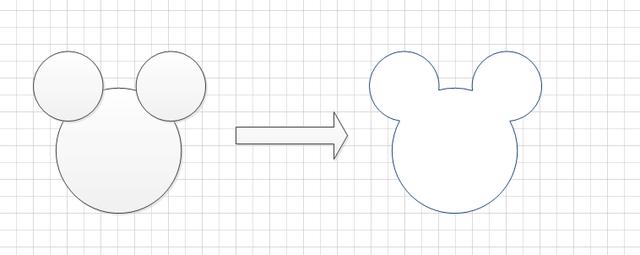

聯合，就是圖形的并集，根據多個重疊形狀的周長創建形狀。

聯合

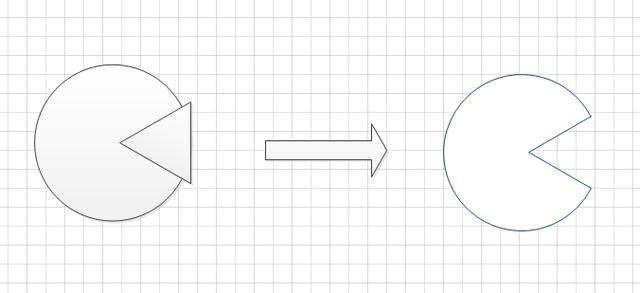

減除，就是圖形的差集，通過將最初所選形狀減去后續所選形狀來創建新的形狀。

減除

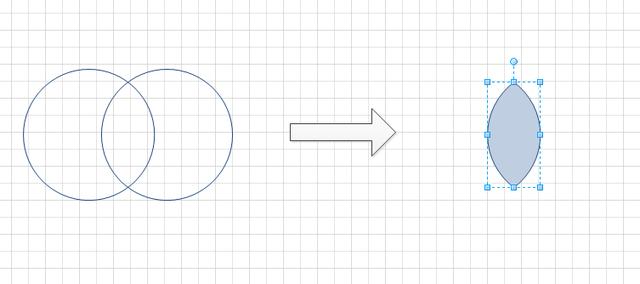

相交，就是圖形的交集，是根據多個重疊形狀的重疊部分創建形狀。

相交

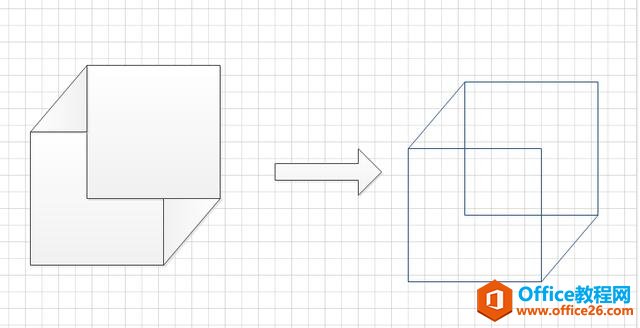

連接，將若干單條線段組合成連續線段。如果是封閉圖形，點此命令會轉變?yōu)榫�框圖。

連接

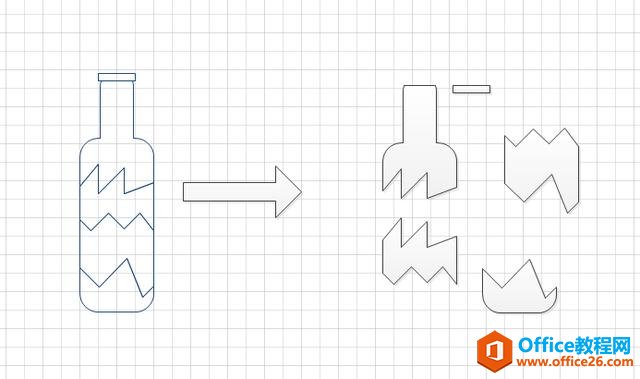

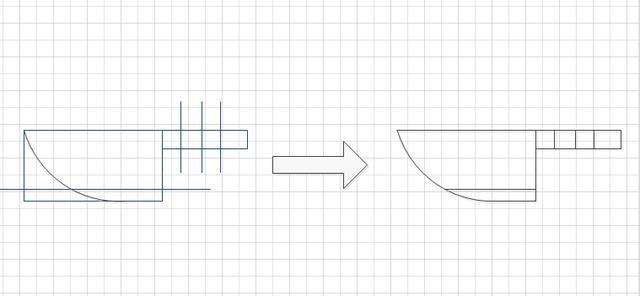

拆分，根據相交線或重疊線，將形狀分為較小部分，這對繪制某些物證碎片非常有用。

拆分

修剪，通過所在形狀的焦點處對其分割，產生新的形狀。

修剪

通過熟悉以上工具，相信大家對于任意圖形模具的繪制都有了更深入的了解。剩下的就是要勤加練習，遇到復雜形狀繪制起來才能得心應手。

四、模具庫的保存

通過以上步驟繪制出的模具，都能夠存入新建模具中。點擊模具存盤命令，就可以把新建的模具庫存為.vss格式，方便分享和調用。

?

以上就是通過visio軟件快速繪制現場繪圖所需模具的方法，大家都學會了嗎？
