流程圖是顯示過程中步驟的圖表。穿件流程圖的步驟也是非常簡單，其形狀簡單直觀，易于理解。今天小編就介紹基于0ffice visio 2010來創建基本流程圖。

流程圖符號

簡單描述為：

• 箭頭表示的是控制流
• 矩形表示的是加工步驟
• 菱形表示邏輯條件

具體解釋：

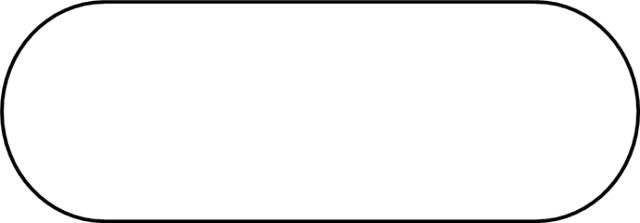

• 開始/結束： 將此形狀用于過程的開始和結束步驟。

?

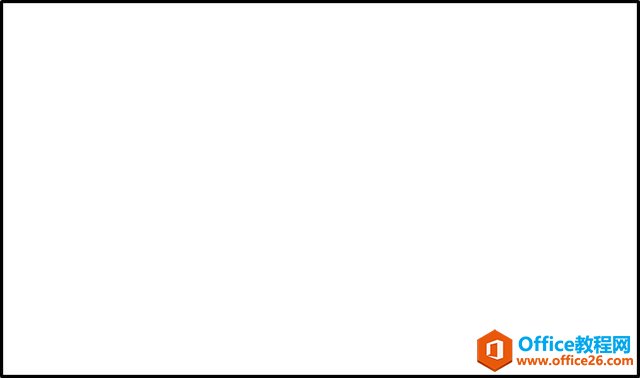

• 流程：此形狀表示過程中的一個步驟。

?

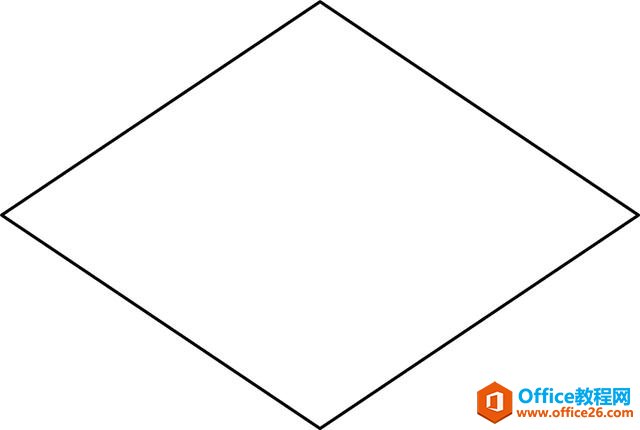

• 判定：此形狀表示過程中的邏輯關系，通常為“是”和“否”。

?

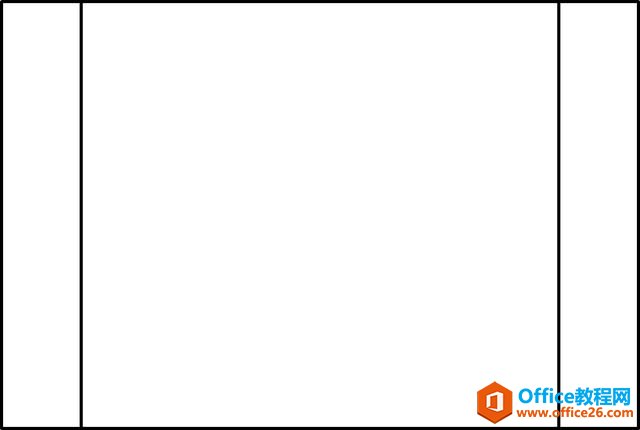

• 子流程：將此形狀用于一組組合步驟，以在其他位置（通常在同一圖紙的其他頁面）創建子流程。

?

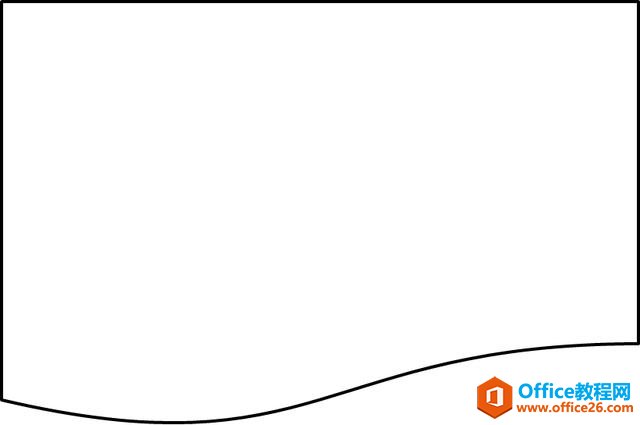

• 文檔： 此形狀表示生成文檔的步驟。

?

• 數據：此形狀表示信息是從外部進入流程或離開過程。此形狀還可用于表示材料，有時稱為“輸入”/“輸出”形狀。

?

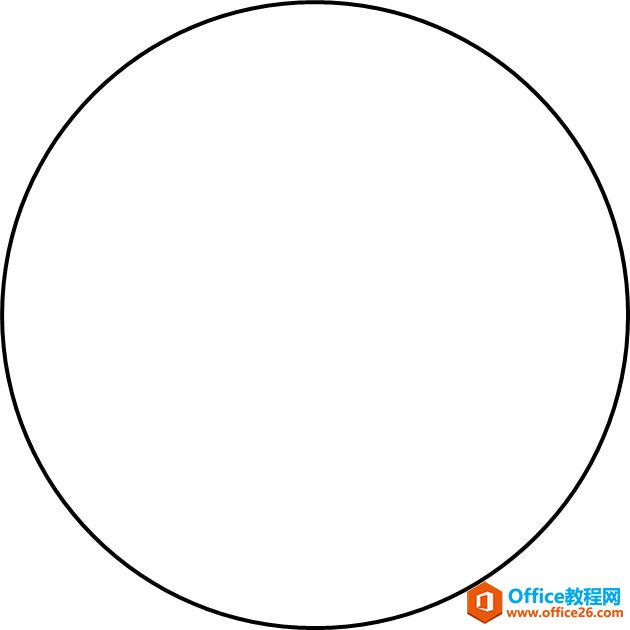

• 頁面內引用：此小圓圈表示下一（或前一）步驟在繪圖上的其他位置。這對于大型流程圖非常有用，在大型流程圖中如果使用長連接線，這不易于操作（兩個步驟出分別拖一個圓圈，圓圈內用相同的數字表示即可）

?

• 流程： 將此形狀拖動到繪圖頁時，一個對話框打開，您可以在該對話框中創建流程圖兩個頁面或子流程形狀之間的一組超鏈接，且單獨的流程圖頁面顯示該子流程圖中的步驟。

?

繪制流程圖

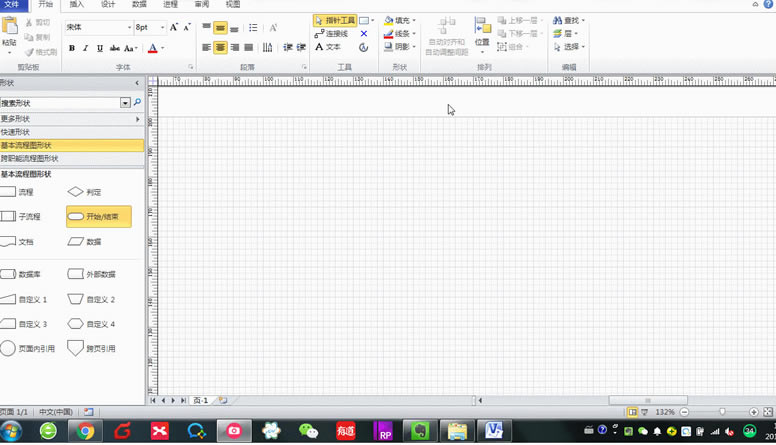

• 新建visio文件，選擇【基本流程圖】

?

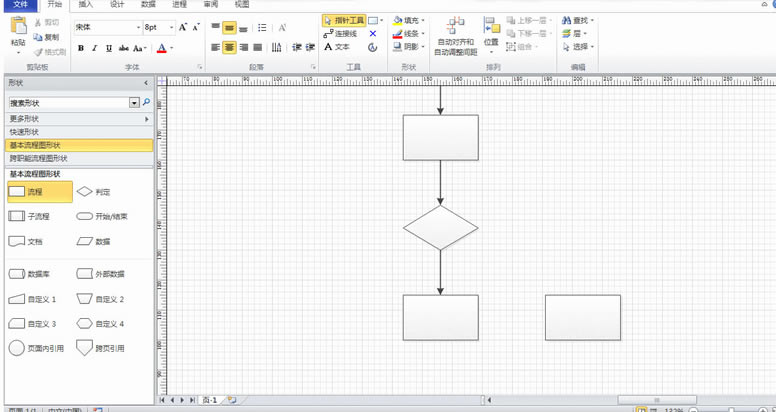

• 對于您所要展示的流程中的每個步驟，將流程圖形狀拖到繪圖頁上。
• 通過將鼠標指針停在第一個形狀上連接流程圖形狀，然后單擊指向形狀（想要連接到的形狀）出現的小箭頭。如果第二個形狀不直接通過第一個形狀，則單擊并按住小箭頭，將其拖動到第二個形狀，并將連接線拖到第二個形狀的中間。

?

（PS：當然也可以手動拖拽流程框，再連線，會顯得特麻煩，但是出現多條控制流程線的時候就必須手動連線了）

?

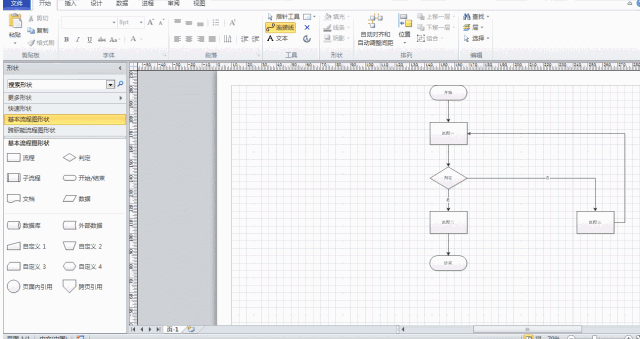

• 將流程框中的步驟文字描述和箭頭需要填寫的文字寫清楚，最好完成流程圖，對整體布局進行調整，全選流程圖（【Ctrl】+【A】），選擇【自動對齊和自動調整間距】。

?

基本流程圖的最基礎制作方法按照上面的教程就可以搞定了（小編示意了常用的流程框），復雜一些的只要邏輯清楚，一樣的可以畫出來，當然還有很多小的細節未能一一展現，比如線條、框體顏色，箭頭指向等等，這些和其他office使用方法相似。

visio制作的流程圖種類也非常多，如功能流程圖、業務流程圖、工作流程圖等等，小編最近使用到一個叫做【跨職能流程圖】
