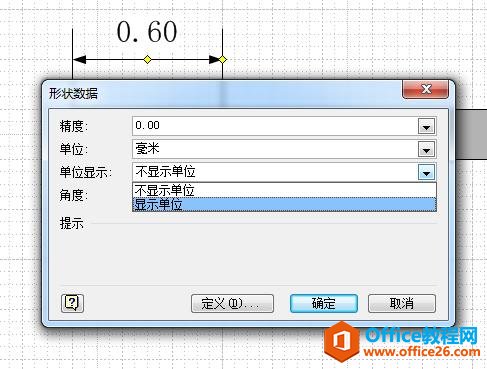

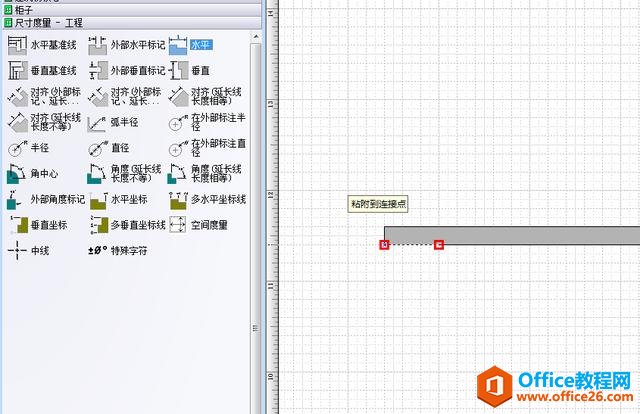

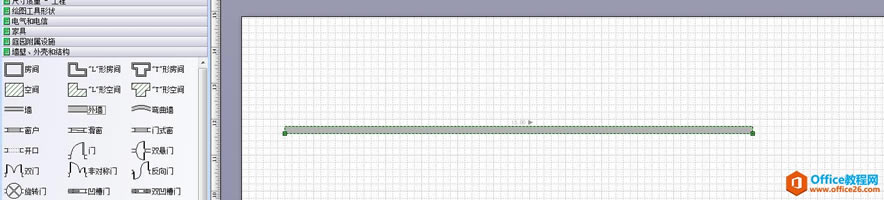

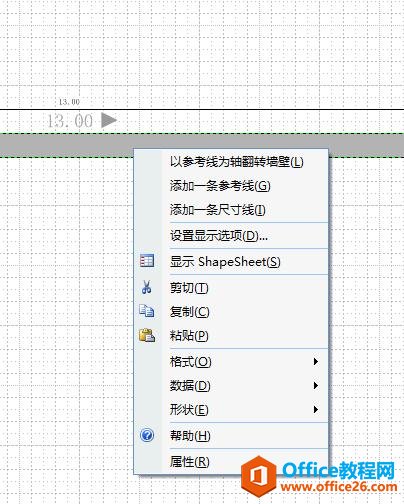

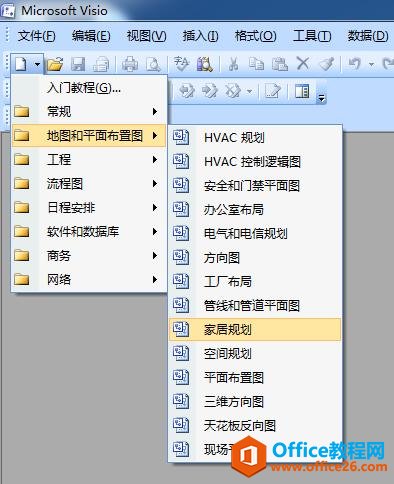

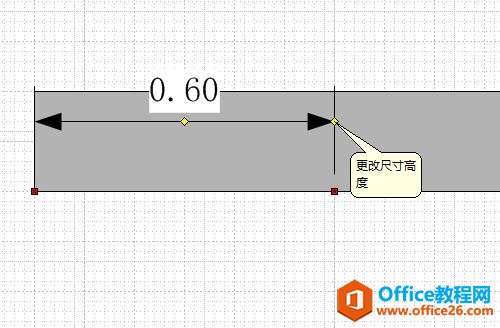

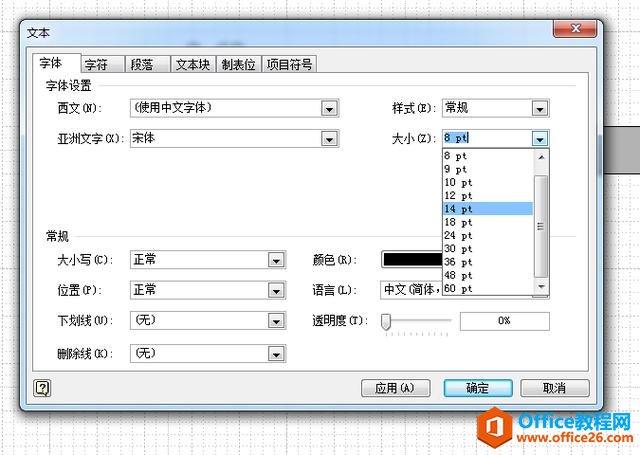

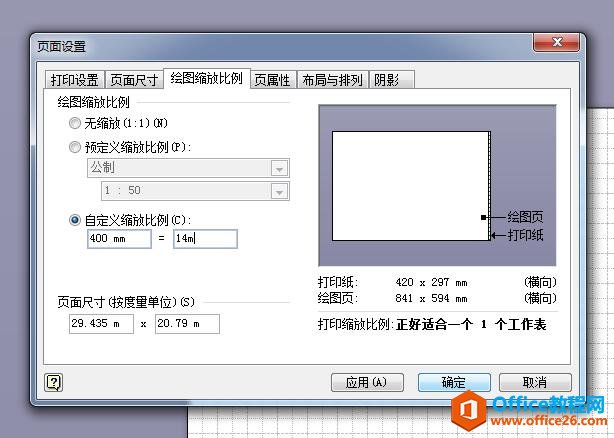

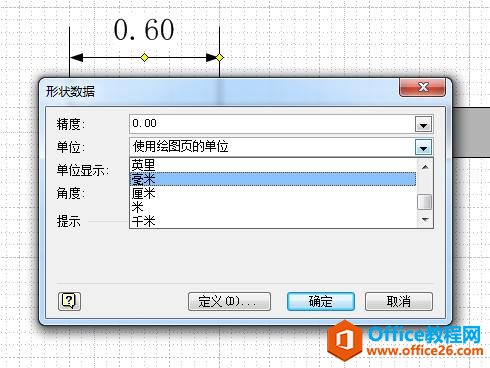

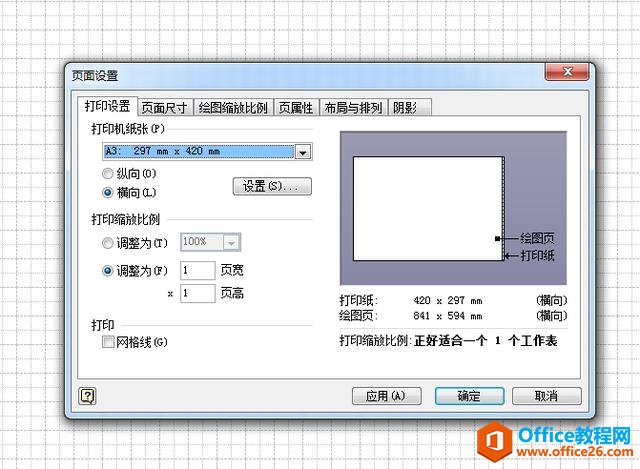

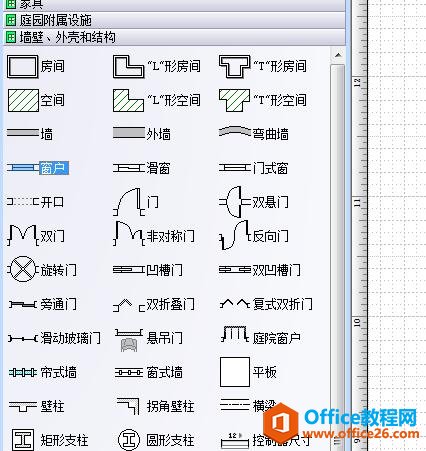

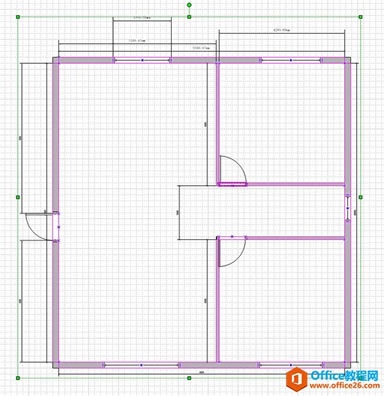

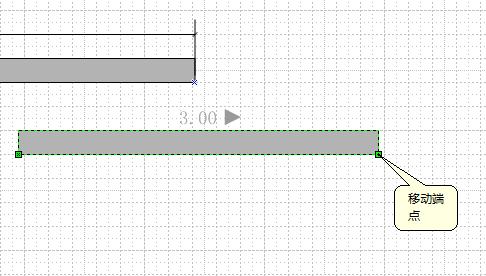

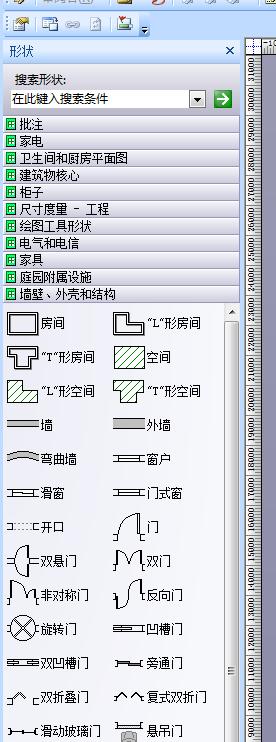

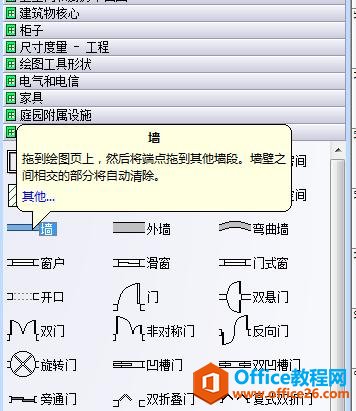

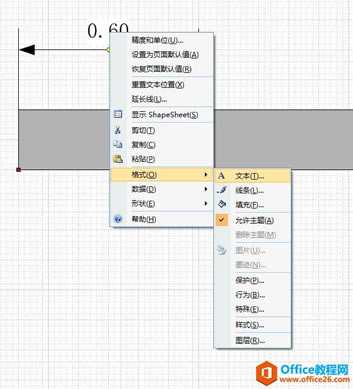

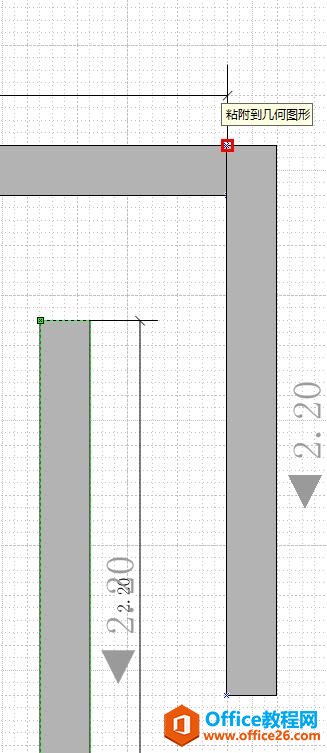

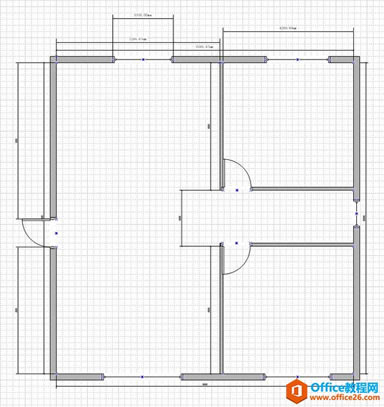

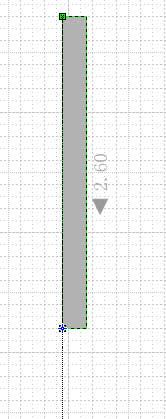

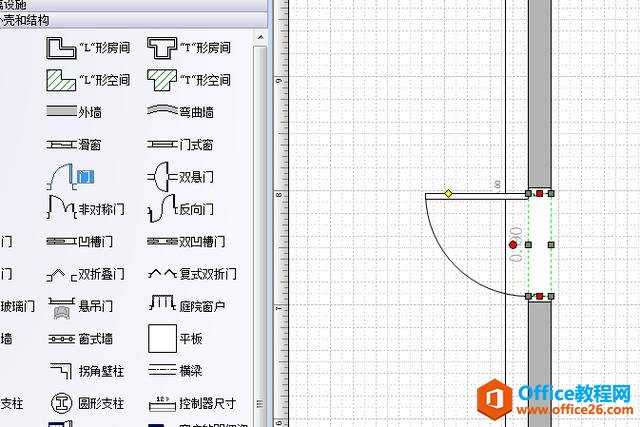

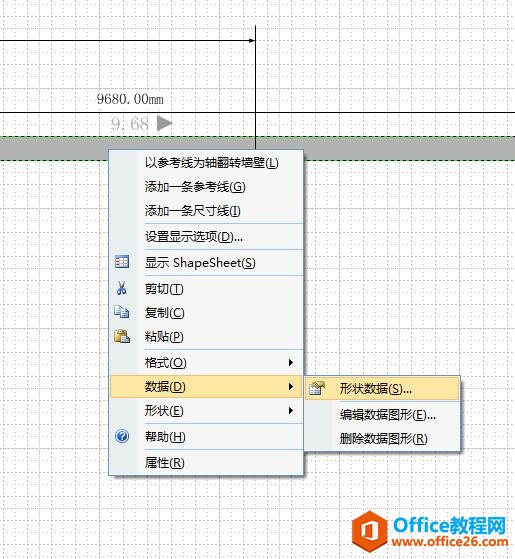

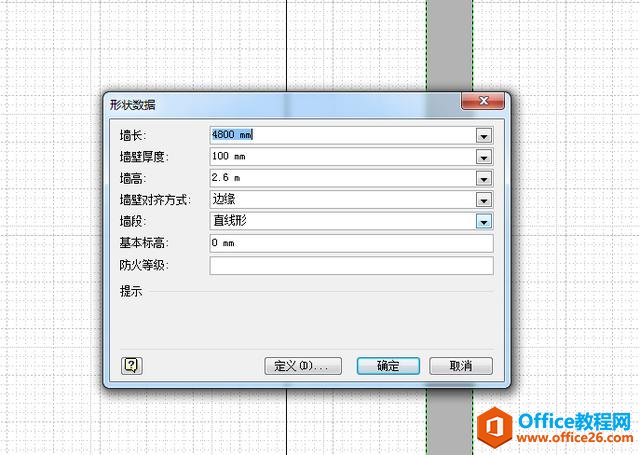

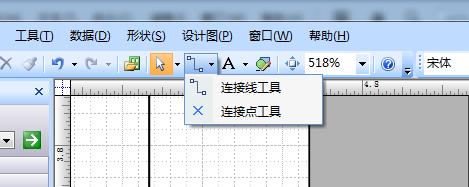

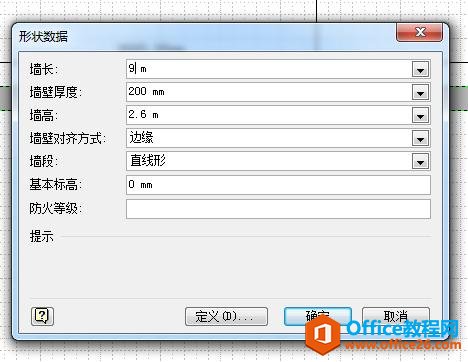

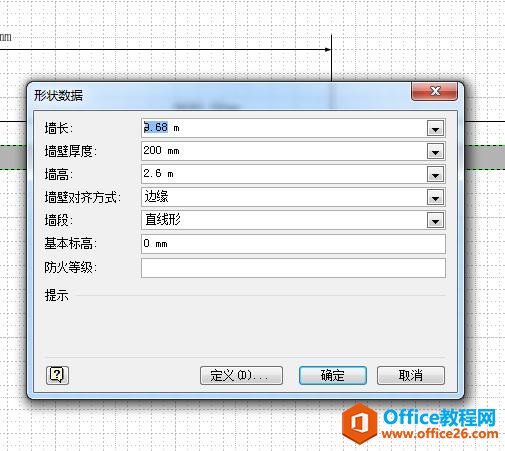

Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件,是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表,可以促進對系統和流程的了解。 雖然當時知道VISIO,但是并沒有用它繪制房屋平面圖,而是用它繪制了自來水的水路圖。后來隨著使用VISIO的次數越來越多,才發現繪制房屋圖很簡單,并且優勢有很多。 第一,容易上手,與office系列有異曲同工之妙。第二,設計雖然可以委托施工設計單位,但是自己也應該有自己的想法。第三,最重要的,你需要自己有一份精確測量的圖紙,可以計算出各處的面積、長寬高、體積,這樣你可以和裝修施工設計單位核對工程量,也就是算賬。 1.選擇模板。 打開軟件,點擊工具欄新建按鈕右側的向下黑色三角箭頭,依次選擇“地圖和平面布置圖”>家居規劃。如下圖。 2.形狀介紹 打開模板之后,可以看到在左側有大量的形狀欄,都是與家居設計相關的形狀,系統自動進行了分類。涵蓋結構到電氣。個人感覺對非專業人士差不多夠用了。 3.頁面設置 點擊文件中的頁面設置,在打印設置選項卡選擇紙張,想用什么樣的紙打印,就設置多大的紙,這里選A3。注意他的尺寸是297mm×420mm。如下圖所示。 然后點擊繪圖縮放比例選項卡,這是設置比例尺,以便在圖紙上直接展示實際物體的大小,這個是非常實用的功能。 因為A3紙長邊是420mm,考慮留有頁邊距,選取400mm。另外一般房子長邊有12—13米長,所以實物長度選取14m。這樣,我們點擊自定義縮放比例,輸入400mm=14m,等號前面是繪圖尺寸,后面是實物尺寸,注意填寫的單位。 這步很重要,并且在開始就做,一定要設置好,防止出錯。這步在另外一篇文章中也強調過。本文最后會給大家展示一個做錯的例子。 4.建立房間外墻 從左側墻壁、外殼和結構形狀欄中直接拖動外墻形狀到畫布上。如下圖。 外墻是拖過來了,但是多長的墻啊?怎么辦?怎么調整? 有辦法。點擊尺寸度量—工程形狀欄,拖動水平度量到墻上。注意, 這兩個形狀上都有連接點,可以實現粘附。當出現下圖的紅色方框時,表示這兩個形狀已經實現了粘附,可以松開鼠標左鍵了。如下圖: 粘附好的形狀,如下圖。放大之后,可以看到尺寸。但是顯示在墻上,不方便。可以更改尺寸高度。 鼠標移動到水平尺寸形狀的右側黃色菱形塊上,鼠標變成十字形狀,之后按住左鍵,向上拖動到合適的高度,放開左鍵。如下圖。 這個顯示效果放大看還可以,但是,如果打印出來就小了。可以改變顯示文本的格式。右鍵點擊水平尺寸形狀,在彈出的右鍵菜單中選擇格式>文本。 可以看到原來的字體大小是8pt,我們修改為14pt。 尺寸顯示了數據,但是沒有單位,同樣可以修改。右鍵形狀,選擇精度和單位菜單。如下圖。 在單位下拉菜單中選擇毫米。 在單位顯示菜單中選擇顯示單位。 以上是單獨設置一個尺寸線,可以靈活調整粘附要測量的物體。還有一種方法,可以直接在實物上添加。右鍵點擊外墻圖形,在菜單中單擊“添加一條尺寸線”也可以。 調整外墻長度。除了可以使用鼠標拖拽兩端進行調整外墻長度之外,還可以直接設定外墻長度。右鍵單擊外墻,選擇數據,然后形狀數據。如下圖。 可以看到原始墻的長度是9.68m,墻厚200mm,墻高2.6m。如下圖。 直接將墻的長度修改為9m,如下圖。 添加垂直墻的方法。可以看到形狀欄中沒有垂直墻,但是可以通過水平墻旋轉的方法實現。先拖動一段水平墻,鼠標放置在端點上,顯示可以移動。如下圖。 鼠標左鍵點住端點,然后拖動,旋轉,注意圖形上系統給出的臨時延伸線,一定要與參考線水平,就是墻不要傾斜。如下圖。 之后拖動垂直墻粘附到水平墻上。 調整水平和垂直墻的長度,與我們實際測量的房間相同,然后,再復制,通過粘附形成一套住房的外墻。 5.安裝門。在左側的形狀欄中直接拖動門到右側的墻上,就可以安裝一個門,這個是進戶門。如下圖。 6.連接點。 這里插一句,關于連接點。圖中藍色的×,就是連接點,無論圖放大還是縮小,他都沒有變化。可以用來粘附各個物件。 自己可以創建連接點。在工具欄中,鼠標工具旁邊就是連接工具,點擊下拉箭頭,選擇連接點工具。這樣鼠標就變成連接點了。 可以在實物上添加自己需要的連接點,先按照ctrl鍵,然后點擊鼠標左鍵,就添加上了。如下圖所示。 7.添加屋內的墻。直接拖動形狀欄中的墻到畫布上。按照前面添加外墻、尺寸線和門的方法,按照實際的尺寸和布局畫完房屋結構布局。 這里需要說明一下,屋內內墻是有厚度的,不像外墻,不好測量。內墻厚度在裝修的時候是需要考慮的,所以一定要嚴格按比例畫上。可以右鍵點擊內墻,彈出菜單如下圖所示。可以直接修改墻壁厚度。 8.添加屋內門。屋內門分為左開、右開、內開、外開,可以右鍵點擊粘附上的門,在菜單上選擇打開方式。 9.安裝窗戶。可以直接將左側形狀欄上的窗戶拖動到外墻上。 利用尺寸線調整窗戶長度。調整到合適長度。如下圖。 10.圖形整體調整。如果發現整體圖形需要調整位置,可以同時按住ctrl+A鍵,將畫布上的圖形全選,然后用鼠標左鍵按住,進行拖動,調整到合適的位置。如下圖。 11.最終成稿,如下圖所示。因為本人非專業人士,所以成圖很多都不見得符合專業標準,這個圖就是給自己用,進行自己設計房屋裝修用。 12.錯誤示例。前面說過,因為沒有設置好打印紙張和繪圖縮放比例,造成繪圖后,尺寸錯誤,無法打印。如下圖。所有尺寸全部比實際擴大一倍,還不好修改,只能重畫了。 visio 繪制房屋平面圖 實例教程的下載地址:Visio幫助您創建具有專業外觀的圖表,以便理解、記錄和分析信息、數據、系統和過程。 |
