簡介：學過高中物理的小朋友們都知道，我們可以通過測量路端電壓與電流來求電源的電動勢與內阻，這里的關鍵是作圖象，以前我們作圖象時都是先描點再連線，耗時耗力。其實Excel具有自動描點、連線的功能。下面給大家簡單介紹一下。

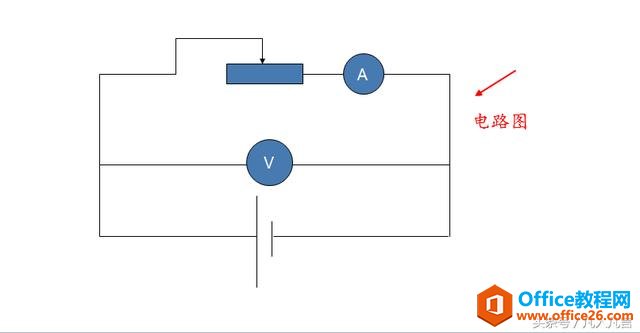

電路圖：

原理：U=E-Ir，U表示電壓、E表示電動勢、I表示電流、r表示內阻。

工具：Excel2010

步驟：

1.在Excel中輸入原始數據，選中數據，全部選中

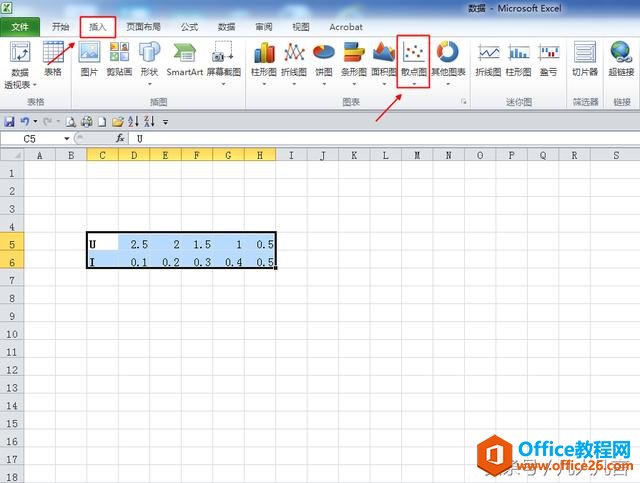

2.點擊【插入】按鈕，點擊【散點圖】

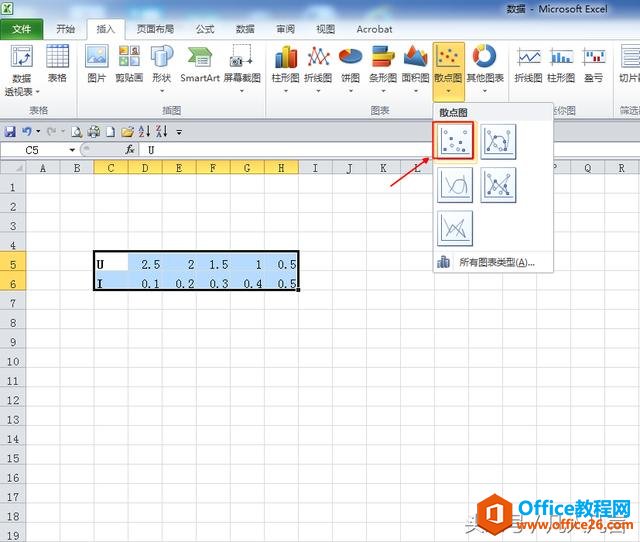

3.點擊散點圖中的第一個圖標，如圖所示

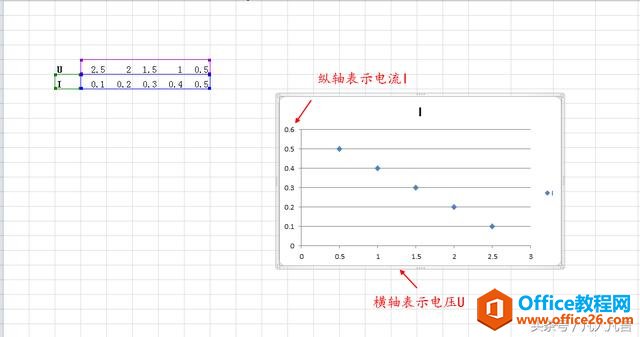

4.瞧！五個點自動生成了

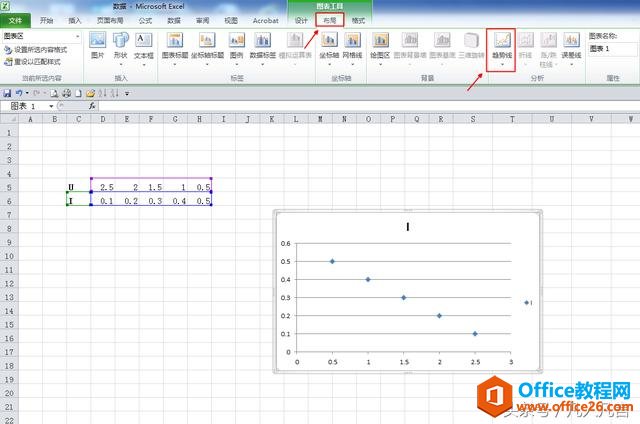

5.點擊圖標工具下面的【布局】按鈕，點擊【趨勢線】

6.點擊【線性趨勢線】

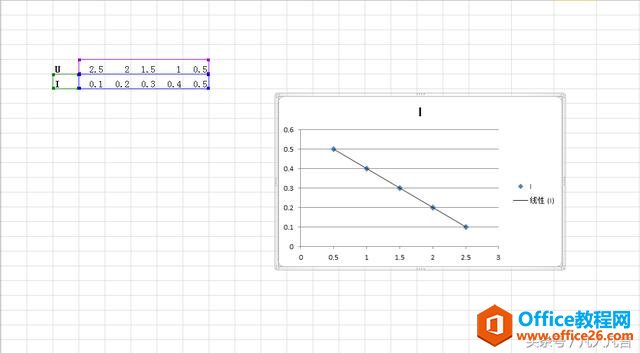

7.瞧！U-I圖像自動生成了

注：因?yàn)閁=E-Ir是線性函數，所以選【線性趨勢線】

注：其它版本的Excel2010可能有點不一樣
?

注：在圖像上，我們可以隨意調整橫軸與縱軸的間距
