我們?nèi)绻�要在excel中制作流程圖，那么我們肯定要用到excel中的自選圖形，從幾天開始我們利用excel自選圖形給大家做一個excel中繪制銷售流程圖的實例，今天我們先來了解excel自選圖形繪制線條的方法。

　　1、切換到【插入】選項卡，在【插圖】組中單擊【形狀】下拉按鈕，選擇【直線】選項。

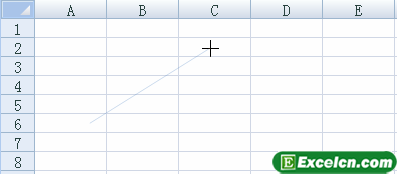

　　2、在工作表中單擊確定起點，然后拖動到合適的位置釋放鼠標，確定直線的終點位置。

圖1

　　3、切換到 【格式】 選項卡， 在 【形狀樣式】組中選擇直線的顏色，這里選擇【樣式 4】選項。

圖2

　　4、切換到 【插入】 選項卡， 在 【插圖】組中單擊【形狀】下拉按鈕，選擇【曲線連接符】選項。

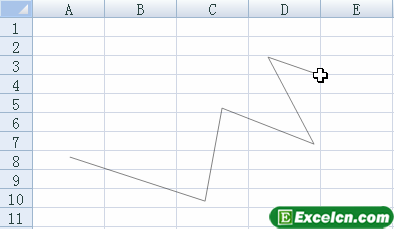

　　5、在工作表中單擊確定起點，然后拖動到合適的位置釋放鼠標，確定直線的終點位置，在曲線終點雙擊鼠標即可。

圖3

　　好了，這篇excel教程我們先了解excel自選圖形繪制線條的方法，下節我們將接著學習excel中繪制銷售流程圖的方法。?

接著上節的excel中繪制銷售流程圖來制作，回顧下上節我們主要學習了利用自選圖形繪制線條的方法，今天我們利用excel自選圖形來繪制圖形，我們平常看到的流程圖基本上都是線條、圖形和文字組成的，三者必不可少。

　　1、矩形在 Office 軟件中屬于常用圖形，切換到【格式】選項卡，在【插入形狀】組中選擇【矩形】選項。

圖1

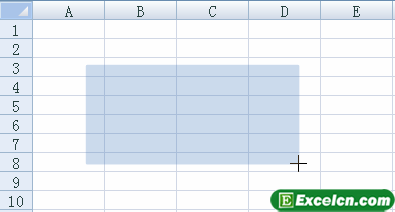

　　2、在excel工作表中單擊確定起點，然后拖動到合適的位置釋放鼠標，確定矩形的終點位置。

圖2

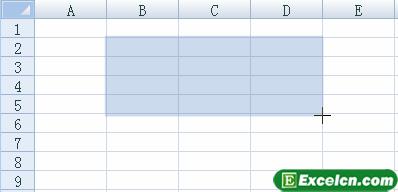

　　3、在繪制矩形的同時按下 Alt鍵，則矩形會限制在網格線內。

圖3

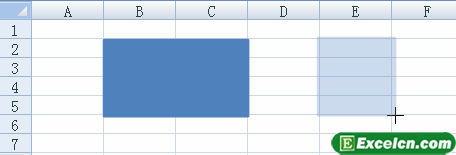

　　4、在繪制矩形同時按住 Shift鍵，則會畫出準確的正方形。

圖4

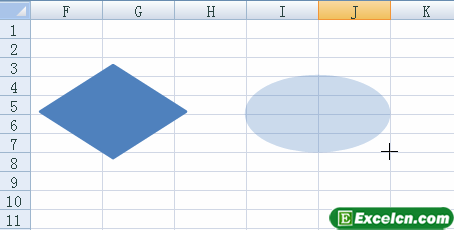

　　5、在【插入形狀】組中選擇【決策】選項。

圖5

　　6、在工作表中單擊確定起點，然后拖動鼠標確定圖形的終點位置。

　　7、在【插入形狀】組中選擇【橢圓】選項。

　　8、在工作表中單擊確定起點， 然后拖動確定矩形的終點位置釋放鼠標。

圖6

　　9、在繪制橢圓的同時按下 Alt鍵，則畫出橢圓的 4 個頂點將與表格線相切。

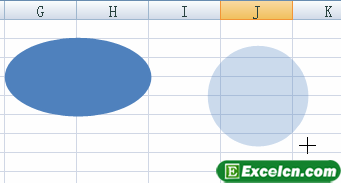

　　10、在繪制橢圓的同時按下 Shift鍵，畫出的是正圓形。

圖7

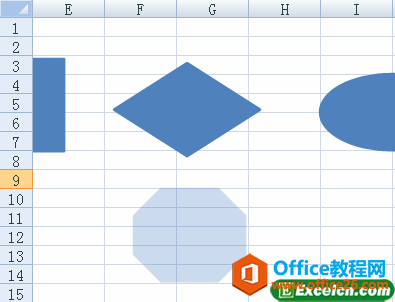

　　11、在【插入形狀】組中選擇【八邊形】選項。

　　12、在工作表中單擊確定起點，然后拖動鼠標確定八邊形的終點位置。

圖8

　　我們已經把繪制銷售流程圖的圖形這一塊制作完畢了，利用excel自選圖形繪制圖形我們還可以用在其他地方，制作出來的圖形可以襯托excel表格。?
