Excel的儀表盤盛行，微信群的小伙伴也不敢寂寞，想知道下圖的儀表盤到底是怎么做出來的？數據變化，儀表盤的指針會發生變化。做起來是不是很復雜呢？事實上這種圖表做法是有套路的，做起來也極其簡單。秦老師的目標就是保證看這個技巧的人都能掌握。

?

?

事實上上圖的儀表盤認為兩個部分，一個半環形圖，一個是指針。我們先來搞定半環圖。實際上就是插入了個一個特殊參數的環形圖而已。

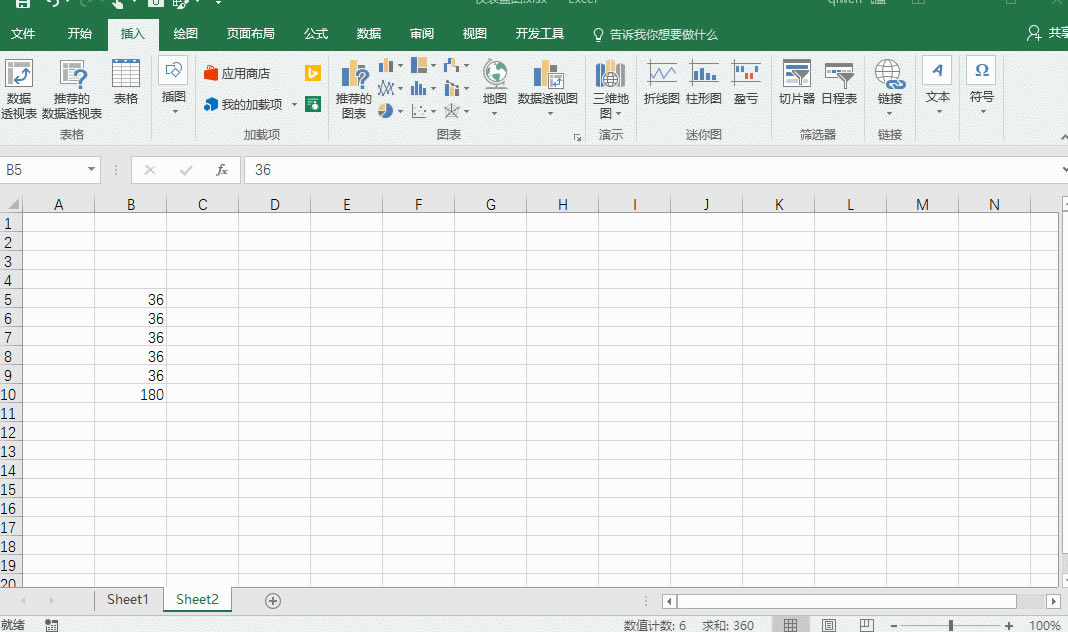

首先你需要一串這樣的數據（請記住）。

?

?

然后選中所有的數據，插入一個環形圖，選中數據區，按ctrl+1后，旋轉270度。將180數據所在部分改為無填充，讓它成為半環圖。

?

?

然后設置環形圖的邊框線為白色1.5磅左右，然后對每一個環形局部設置顏色。然后插入圖表的文本框寫入百分比。

?

?

第一部分搞定，接下來搞定指針，指針實際上是一個餅圖完成的。難點在指針的比例設置。當然他又固定的“數據模型”，建立好后，你會發現不過如此。

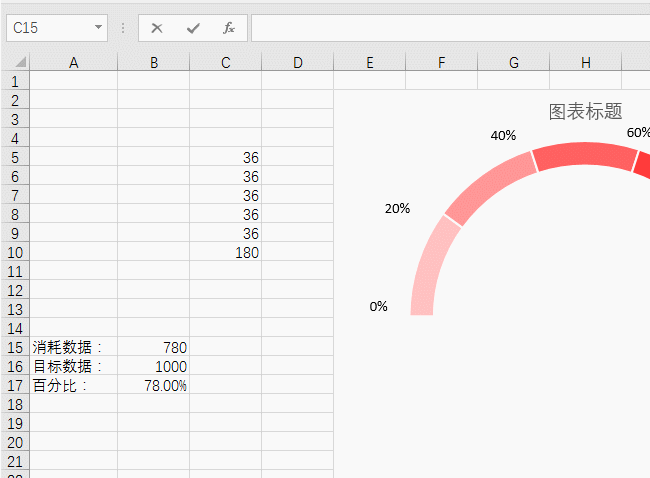

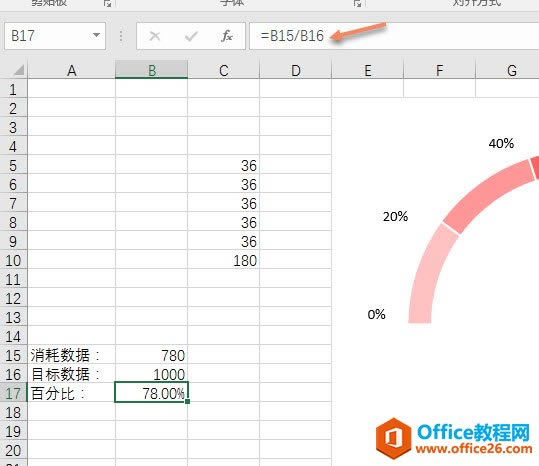

首先建議如下A15：B17區域，780表示實際使用數據，1000為目標數據，B17為所在百分比。

放入職場場景中，可以解釋成780是實際已使用預算，1000為目標預算，目前預算使用率為78%。

?

?

注意，本例的難點來了，利用這個模型建立，指針模型，注意單元格中的公式輸入方法，請務必記住。

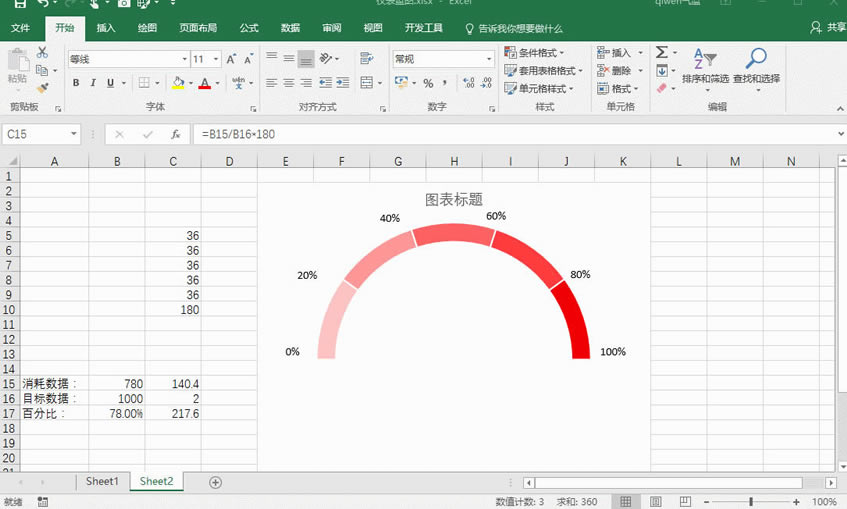

注意看動圖的公式輸入，其中數字2為“指針”，B15：B17三個單元格的公式請大家務必記住。

?

?

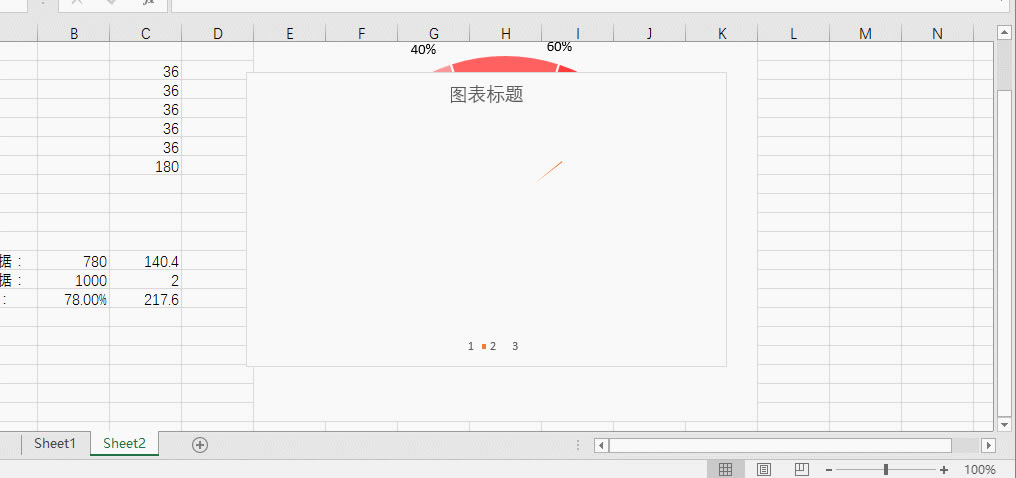

建立好了指針“數據模型”后，就可以插入餅圖了，同樣旋轉270度。然后將數據2以外的餅圖都設置為無填充。注意看動圖操作：

?

?

如果覺得2的指針太小，可以設置成數字3或4，讓指針更大。然后去掉餅圖圖表的所有其他背景顏色。看動圖操作：

?

?

最后只要修改輸入消耗數據，指針就會發生變化，那么這樣一個儀表盤的“模型”就做好了。

?
